CircleGuideKit™ Fräszirkel
MILESCRAFT
Vorrätig, Lieferzeit: 1-3 Tage innerhalb Deutschlands
Produktinformationen

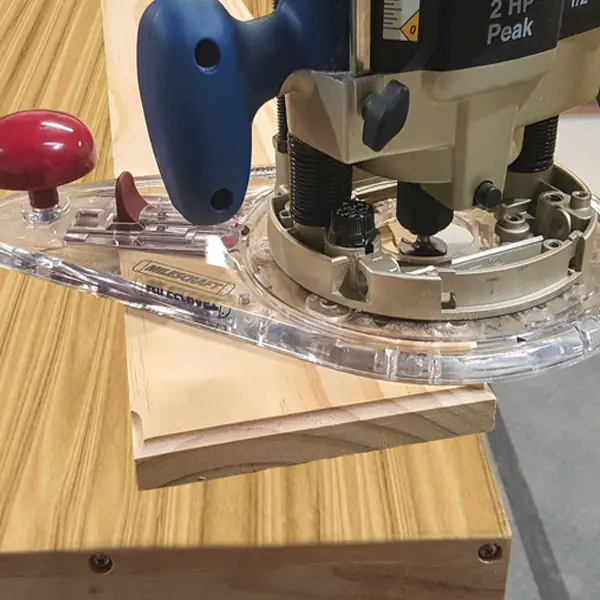

Dieses Set bietet nicht nur die Möglichkeit, kleine und große Kreise einfach und schnell zu fräsen, sondern es beinhaltet auch eine praktische Tischverbreiterung (OffsetBase™), die wirksam ein Abkippen der Oberfräse beim Profilieren von Kanten durch die Vergrößerung der Auflagefläche verhindert. Der günstig positionierte große Knauf verbessert hier maßgeblich die Führung der Oberfräse.
Mit dieser preiswerten Lösung entfällt die Notwendigkeit, eine solche Vorrichtung selbst zu bauen, zumal das Set alles beinhaltet, was man zum Fräsen von Kreisen mit Durchmessern von 38 bis 1320 mm benötigt.
Die TurnLock™-Grundplatte wird anstelle der originalen Grundplatte der Oberfräse montiert und erlaubt einen schnellen Wechsel zwischen dem Fräszirkel und der OffsetBase™. Sollten die vorhandenen Schlitze keine passgenaue Befestigung der Oberfräse erlauben, können selbige erweitert, bzw. zusätzliche Bohrungen eingebracht werden.
Auf die TurnLock™-Grundplatte montierte Oberfräsen können werkzeuglos schnell auf andere MILESCRAFT Vorrichtungen umgesetzt werden, wie z.B. den PantographPRO™ oder den SignPRO™. Hierzu wird einfach per Daumendruck der Entriegelungsmechanismus betätigt, so dass die Grundplatte aus dem Bajonettverschluss entnommen werden kann.

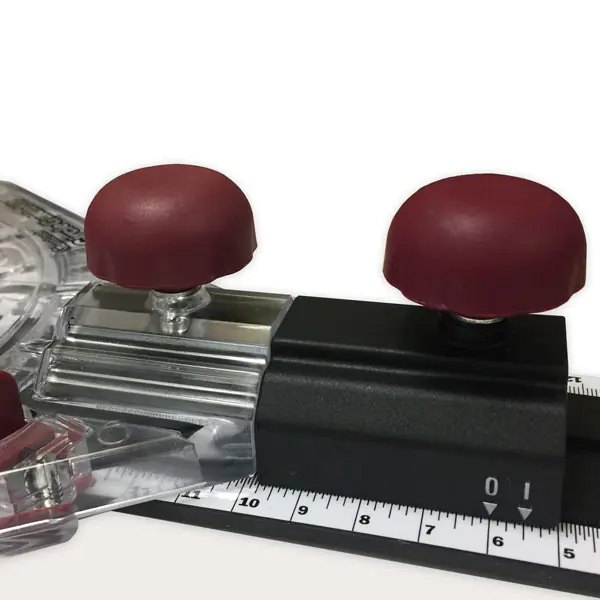

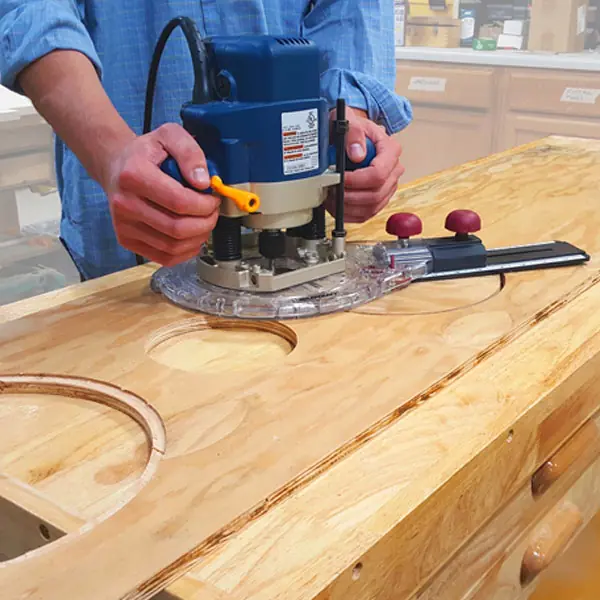

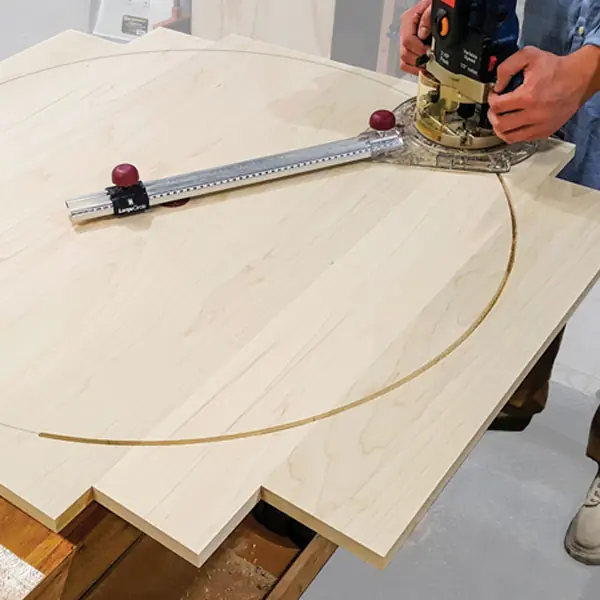

Je nach Zusammenstellung der Komponenten können mit diesem Set Kreise mit einem Durchmesser von 38 mm bis 305 mm bzw. 254 bis 1320 mm gefräst werden. Die vorhandenen Skalen (metrisch und imperial) erlauben für die meisten Anwendungsfälle ein direktes Einstellen eines Innen- oder Außenradius in Kombination mit dem beigefügten Nutfräser. Selbstverständlich können auch andere Fräser zum Einsatz kommen. Entweder berücksichtigt man einen unterschiedlichen Durchmesser durch entsprechende Korrektur des Kreisdurchmessers oder man misst separat z.B. mit Bandmaß.

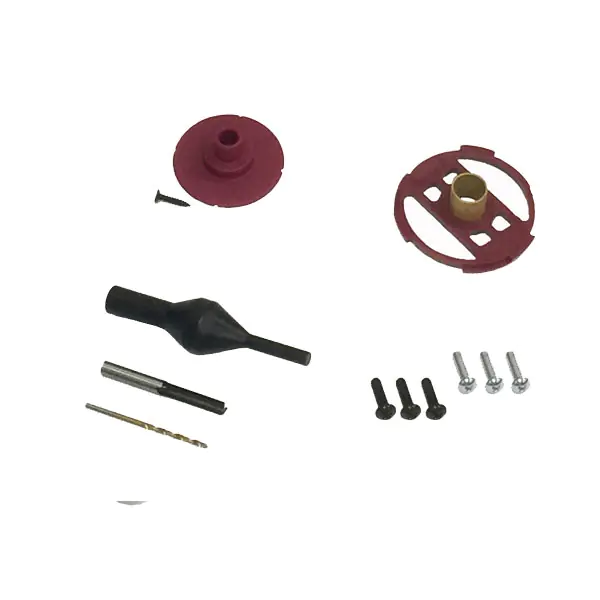

Lieferumfang:
• Fräszirkelaufnahme
• Tischverbreiterung OffsetBase™
• Aluschiene mit Skalen
• Basis für kleine Kreise

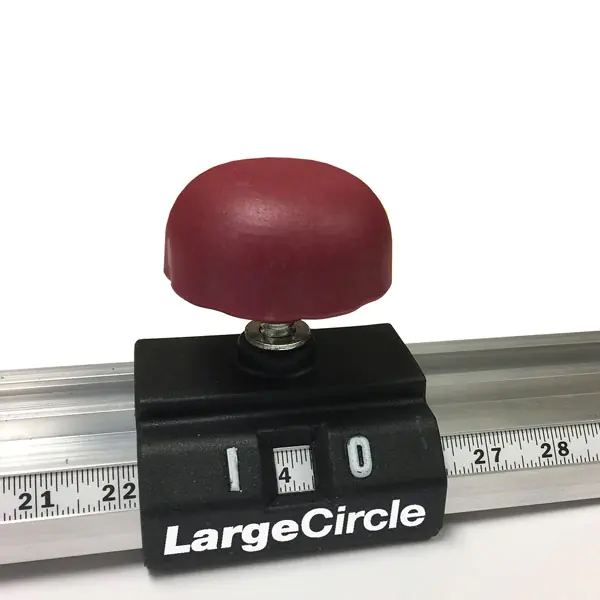

• Befestigungsarm für Alu-Schiene (große Kreise)
• Zentrierzapfen mit Befestigungsschraube und passendem Bohrer
• TurnLock™-Multifunktions-Grundplatte für Oberfräse

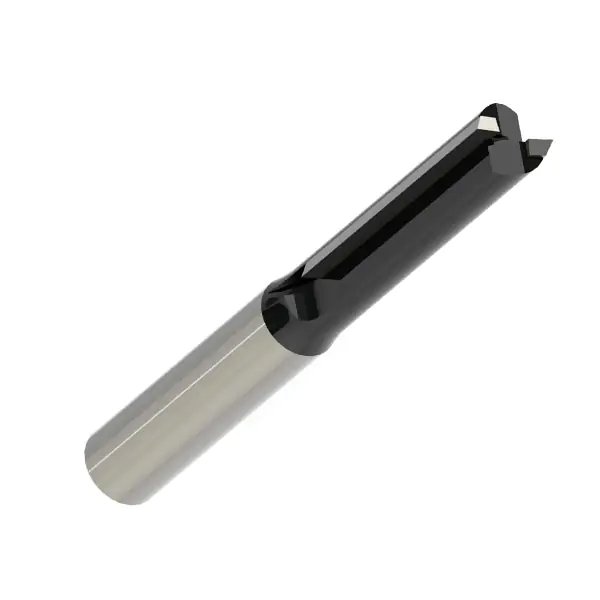

• Nutfräser
• Kopierhülse
• 2 Zentrierstifte
• 6 Montageschrauben für Befestigung der Oberfräse an der Grundplatte
| Technische Daten | |
|---|---|
| mögliche Radien je nach Konfiguration | 38 – 305 mm + 254 – 1320 mm |
| Schaftdurchmesser Fräser | 8 mm |
| Durchmesser Fräser | 6,35 mm (1/4“) |
| Durchmesser Spiralbohrer für Holz | 3,2 mm (1/8“) |
| Durchmesser TurnLock™-Grundplatte | 178 mm |
| Länge Aluschiene | 510 mm |
| Länge Basis für kleine Kreise | 231 mm |
| Maße Fräszirkelaufnahme | 292 × 242 mm |
| Maße Tischverbreiterung OffsetBase™ | 339 × 227 mm |
| Material | Kunststoff, Aluminium, Stahl |
