DUBUQUE Winkelzwinge
Vorrätig, Lieferzeit: 2-3 Tage
Produktinformationen

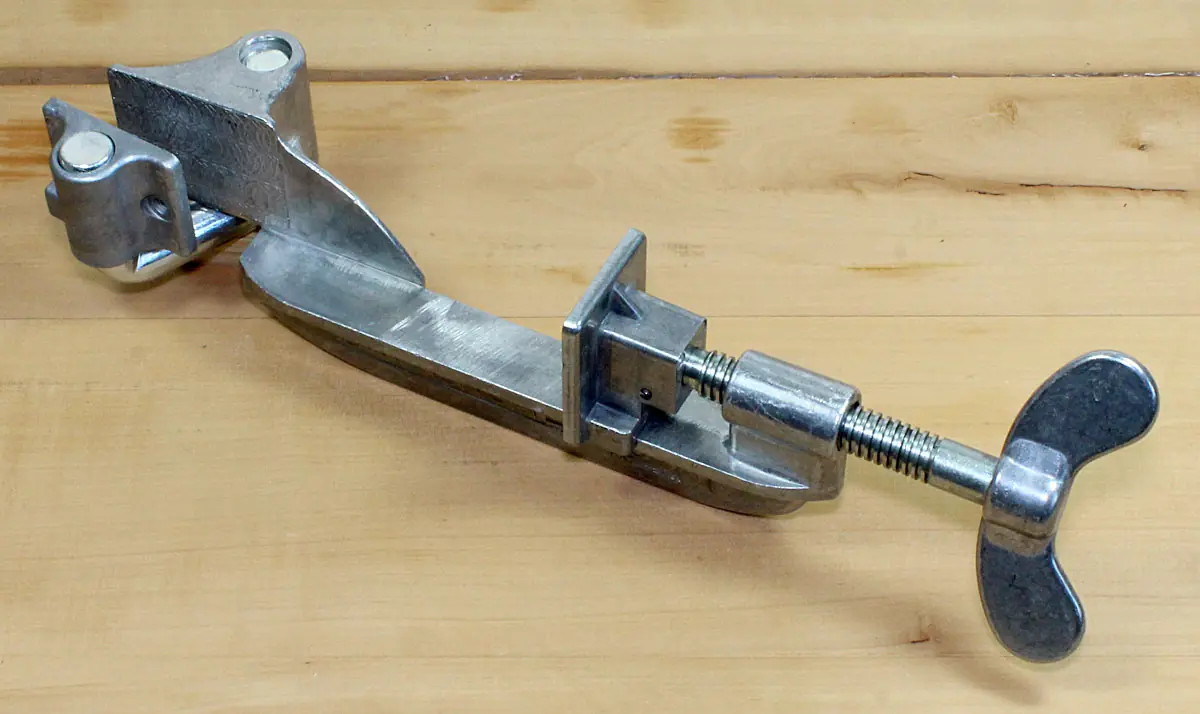

Mit einigen dieser Spannelemente können sie ohne das Gewicht und den Platzbedarf üblicher Schraubzwingen viele Verbindungen gleichzeitig spannen. Die bewegliche Zange hält das Werkstück mit einer Hebelbewegung fest. Die Haltekraft der Zange steigt je mehr Sie die Spindel des Spanners anziehen. Die Oberfläche des Werkstücks wird durch die Backe, die drehbar auf dem U-förmigen Spannbügel gelagert ist geschützt. Beim Spannen drückt man am besten zunächst die Backe mit Daumen und Zeigefinger gegen das Werkstück, während man mit der anderen Hand die Spindel anzieht.
Wenn das Spannelement so erstmal ein wenig Druck aufgebaut hat, dann bleibt es am Werkstück fixiert, auch wenn man die Spindel löst. Ein kurzer Schlag auf den eckigen Bereich der Backe in Richtung der Spindel löst die Klemmung wieder.

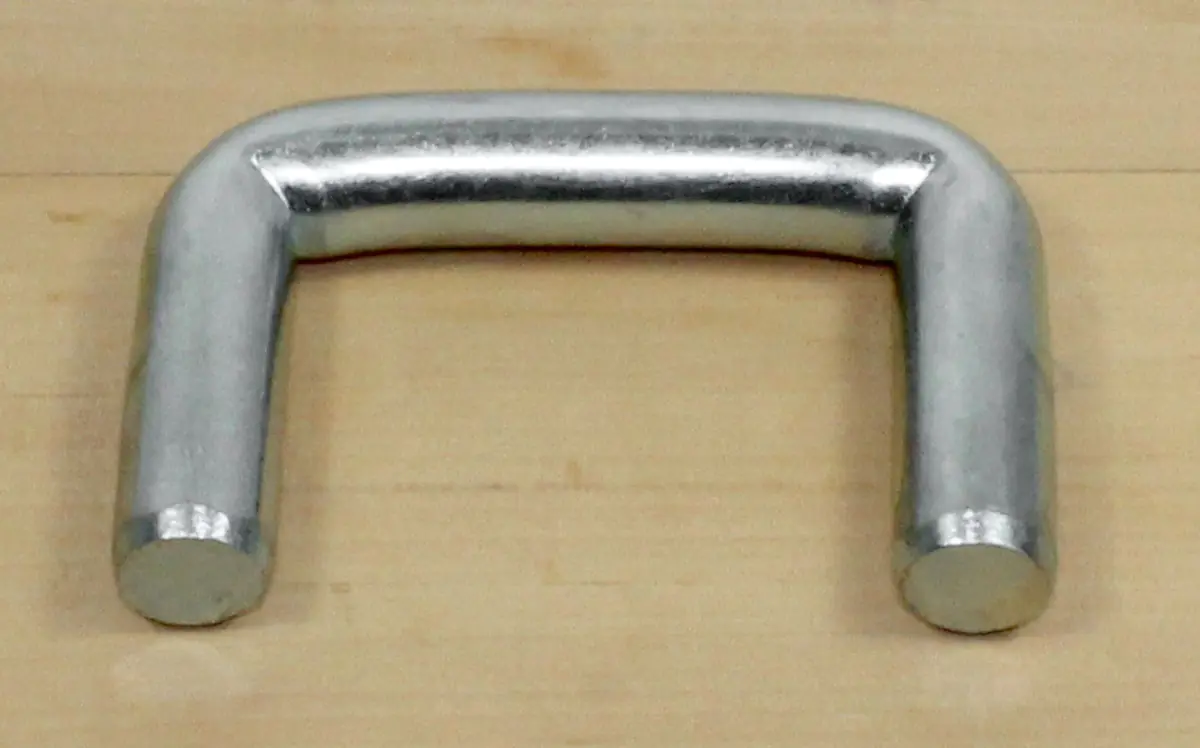

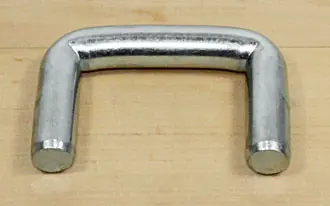

Diese Spannelemente werden seit mehr als 25 Jahren unverändert von Dubuque Tool Works in Iowa, USA hergestellt. Sie sind aus leichtem Aluminium-Guss hergestellt. Der Spannbügel (U-förmiges Bauteil, das die Backe hält) ist aus Stahl. Die Spindel hat ein 1/2 Inch (12,7 mm) Trapezgewinde und einen Flügelgriff mit dem sie sich leicht drehen lässt.

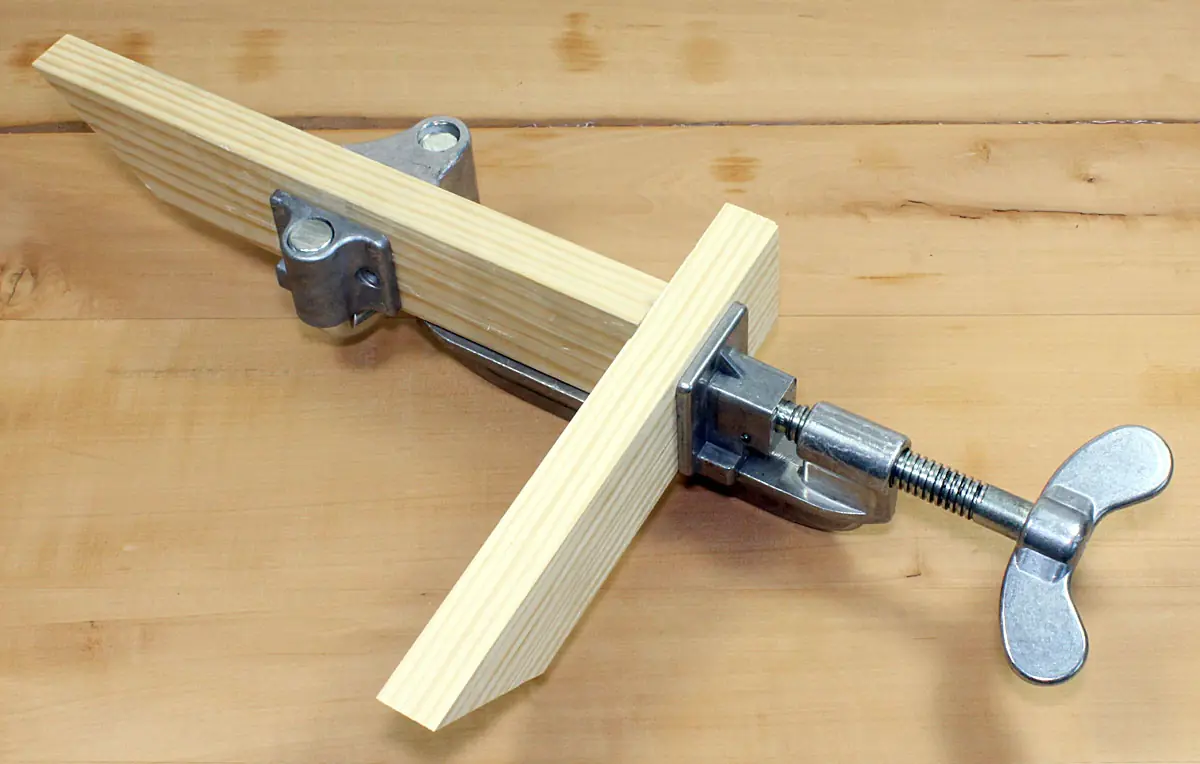

Bei der Winkelzwinge ist die Zange vertikal ausgerichtet. Die Winkelzwinge ist ohne die Spindel 229 mm (9 Inch) lang und wird mit einem Spannbügel in Standardgröße (Abstand zwischen den Schenkeln 41 mm) geliefert. So ist sie für Werkstücke von 19 mm bis 20,5 mm (3/4 Inch bis 13/16 Inch) geeignet. Mit dem Spannbügel in Standardgröße können Sie auch Werkstücke spannen, die etwas dünner als 19 mm sind. Dabei ist die Zange dann aber in einem ungünstigen Winkel, so dass das Werkstück rutschen kann. Das kann man normaler Weise verhindern indem man ein Stück Schleifpapier zwischen die Backe und das Holz legt. Spannbügel in anderen Größen für dickere Werkstücke sind separat erhältlich.
| Eigenschaften | |
|---|---|
| Geeignet für Werkstücke | 19 mm bis 20,5 mm (3/4 inch bis 13/16 inch) |
| Gewicht | 700 g |
| Griff | Flügelgriff |
| Länge ohne Spindel | 229 mm (9 inch) |
| Material | Aluminium-Guss, Stahl |
| Spannbügel Standardgröße | Abstand zwischen den Schenkeln 41 mm |
| Spindelgewinde | 1/2 inch (12,7 mm) Trapezgewinde |
| Zangenorientierung | vertikal |
