DowelJigKit™ - Dübelset von
MILESCRAFT
Vorrätig, Lieferzeit: 2-3 Tage
Produktinformationen
Dieses komplette Dübelset rund um den JointMate enthält alles, was zum Fertigen haltbarer und präziser Verbindungen benötigt wird. Es sind sowohl Eckverbindungen, als auch T- sowie Flächenverbindungen möglich.

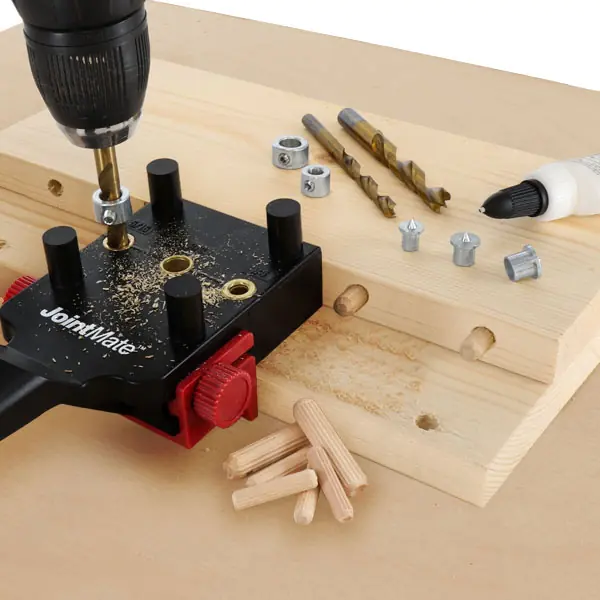

Selbstzentrierende Funktion aller 3 Bohrbuchsen durch 4 integrierte Passstifte. Darüber hinaus weist der JointMate neben Dübel-/Führungsnuten und einem verstellbaren Führungsanschlag Zentriermarkierungen auf, die bei T-Verbindungen zum Einsatz kommen. Der Vorteil: Ohne aufwendige und mitunter fehleranfällige Mess-und Markierarbeiten werden Übertragungsfehler vermieden.
Unabhängig vom JointMate können aber auch die beiliegenden Dübelmarkierer in drei verschiedenen Durchmessern zum Einsatz kommen. Hiermit werden eingebrachte Bohrungen passgenau von einem Werkstück zum anderen übertragen.
Ausgelegt für, und gut anwendbar bei folgenden Werkstückdimensionen:
- Materialstärke: 12 - 38 mm
- Mindestbreite für Dübel 6 und 8 mm: 51 mm
- Mindestbreite für Dübel 10 mm: 32 mm
- Mindestabstand Dübel 6 und 8 mm vom Brettende: 24 mm
- Mindestabstand Dübel 10 mm vom Brettende: 42 mm

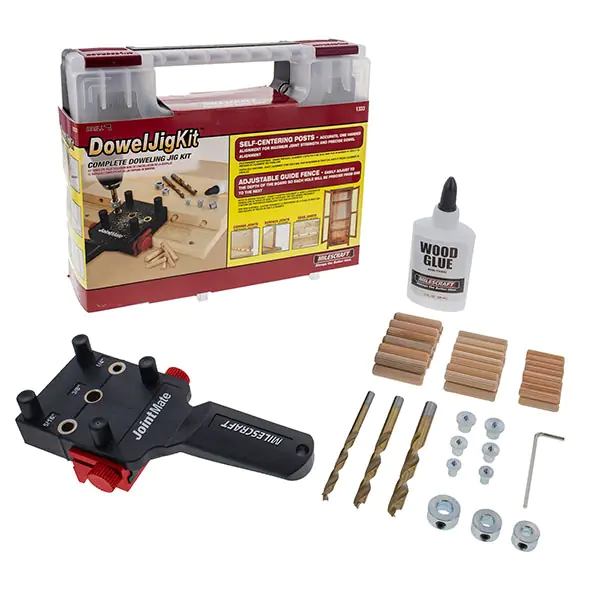

Lieferumfang:
- JointMate aus stabilem ABS-Kunststoff mit verstellbarem Führungsanschlag, 4 Passstiften, drei eingelassenen Bohrbuchsen aus gehärtetem Stahl 6, 8 und 10 mm und 3 entsprechenden Dübel-/Führungsnuten
- 3 Holzspiralbohrer: 6, 8, 10 mm mit passenden Tiefenstopps aus Stahl und Inbusschlüssel 3 mm
- Dübelmarkierer: je 2x 6, 8, 10 mm
- geriffelte Hartholzdübel: 6 mm (26x), 8 mm (24x), 10 mm (22x)
- Holzleim
- robuste Aufbewahrungsbox
Ausführliche Bedienungsanleitung in 4 Sprachen (GB, F, E, D)
