Eckradienschablone R10–R35 ❘ BLACK-RED Plus ❘
DASQUA
Vorrätig, Lieferzeit: 2-3 Tage
Produktinformationen
Bereits der Grundkörper bietet durch ausgeklügelte Formgebung zwei Radien zur Auswahl, 30 sowie 35 mm.
Zusätzlich können vier weitere Radien durch die entsprechenden Einsätze montiert werden, 10, 15, 20 und 25 mm. Zwei geriffelte Führungsschrauben finden ganz außen ihre Position, zwei weitere werden an den sich ergebenden Stellen, je nach Radius, eingedreht.
Aluminiumlegierung, CNC bearbeitet, schwarz anodisiert. Durch die leicht matte Oberflächenbeschaffenheit lässt sich die Schablone angenehm greifen. Fingerabdrücke bleiben nicht haften.

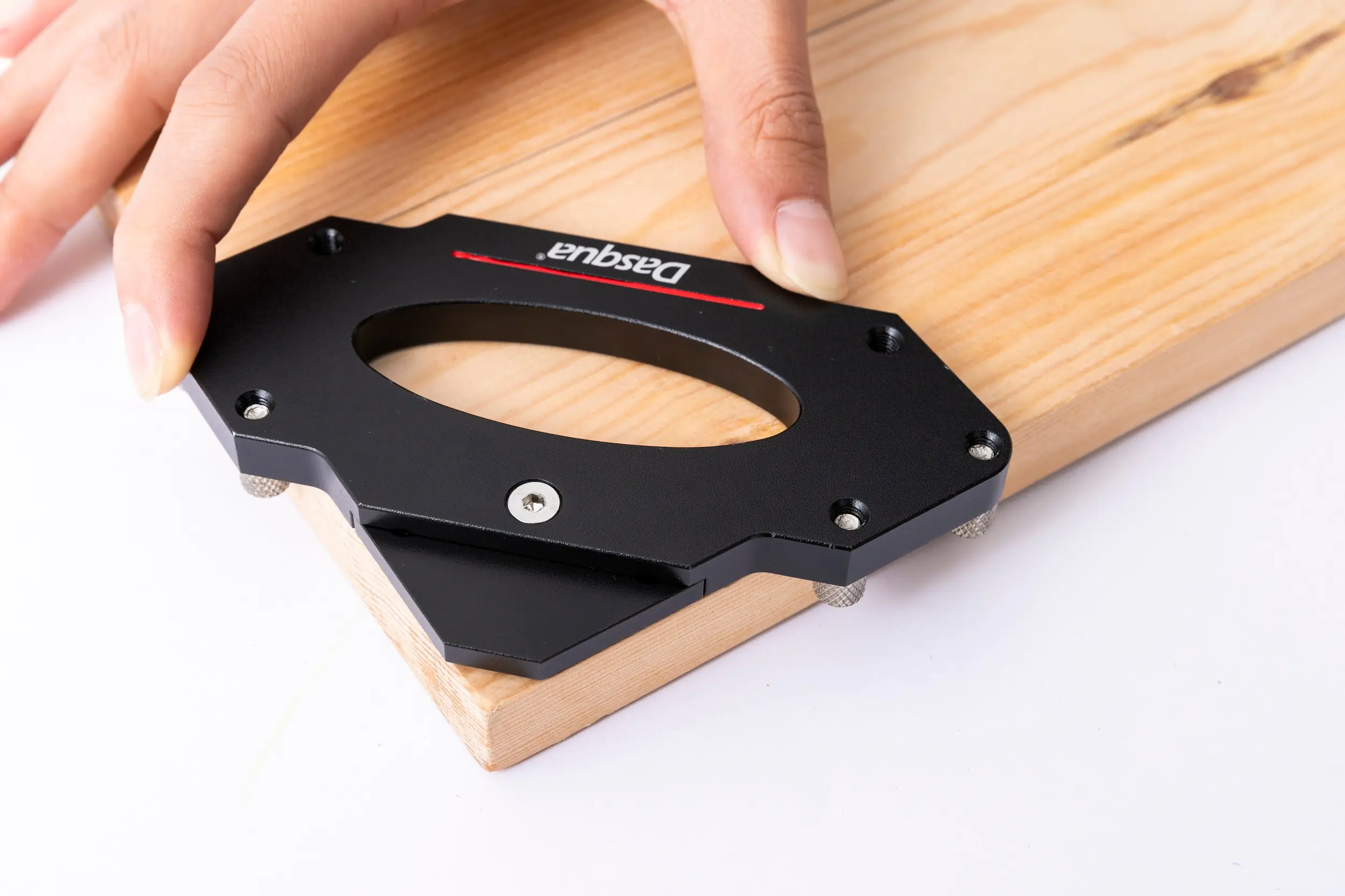

Durch die ellipsenförmige Aussparung in der Mitte lässt sich die Schablone bei der Arbeit am Frästisch sicher auf dem Werkstück platzieren. Einsatz hier zusammen mit Bündigfräser Anlaufring „unten“. Eingebaut in einen Tisch, befindet sich das Kugellager jedoch „oben“. Unmissverständlicher ist vielleicht die Bezeichnung „stirnseitig“, nicht aber „schaftseitig“.
Mit im Lieferumfang ist ein passender Inbusschlüssel 4 mm, zur Befestigung der vier wechselbaren Einsätze, sowie eine praktische Aufbewahrungsbox aus transparentem Kunststoff.
*Abmessungen Hauptkörper:
*135 × 87 × 10 mm
*Mögliche Radien:
*10, 15, 20, 25, 30, 35 mm
| Eigenschaften | |
|---|---|
| Abmessungen Hauptkörper | 135 × 87 × 10 mm |
| Mögliche Radien: | 10, 15, 20, 25, 30, 35 mm |
