Adapter für Bohrwinde zur Aufnahme von Bohrern mit kleinen Vierkantschäften

Unsere Bohrwinden haben am Grund des Bohrfutters eine Vierkantaufnahme, die verhindert, daß der Bohrer sich im Bohrfutter drehen kann. Die Größe dieser Aufnahme ist zur Aufnahme der gängigsten Vierkantbohrer ausgelegt mit dem Nachteil, daß die Schäfte von kleinen Bohrern zu klein sind und damit durchdrehen, bzw. nur von den Backen gehalten werden. Dieses Problem wird durch diesen Adapter aus einem kleinen Stück Vierkantrohr aus Messing gelöst. Dadurch wird die Vierkantaufnahme von 8 x 8 mm auf 6 x 6 mm reduziert.

Adapter

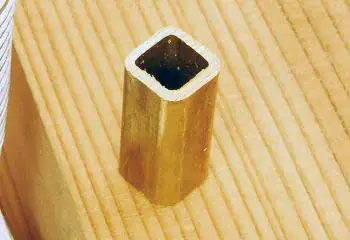

Kleines unscheinbares Teil und große Wirkung! Machen Sie damit Ihre Bohrwinde auch für kleine Bohrer mit Vierkantschäften benutzbar!

Adapter

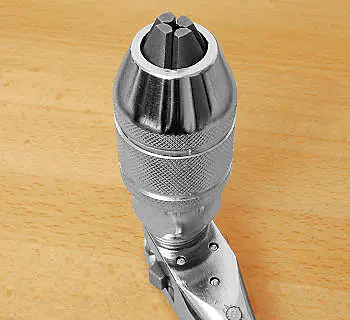

So sieht ein Vierbackenbohrfutter einer Handbohrwinde aus.

Adapter

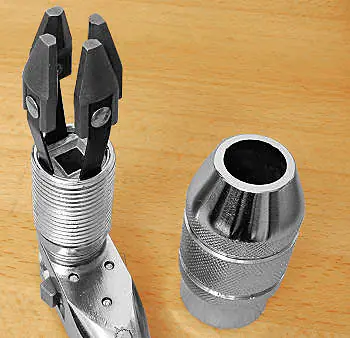

Nach dem Abnehmen der Schraubhülse werden die vier gefederten Backen sichtbar und am Grund des Bohrfutters die Vierkantaufnahme.

Die vier Backen haben die Funktion, den Bohrer zu zentrieren.

Die Vierkantaufnahme hat die Funktion, den Bohrer gegen Durchdrehen zu sichern. Bei der von uns verkauften Bohrwinde ist der Durchmesser dieser Vierkantaufnahme 8 x 8 mm und die Tiefe 15 mm.

Adapter

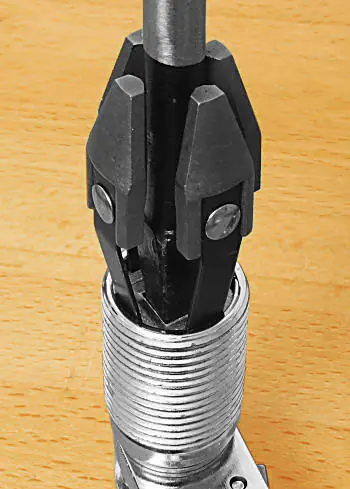

Der Vierkantschaft mittlerer und großer Bohrer paßt perfekt.

Adapter

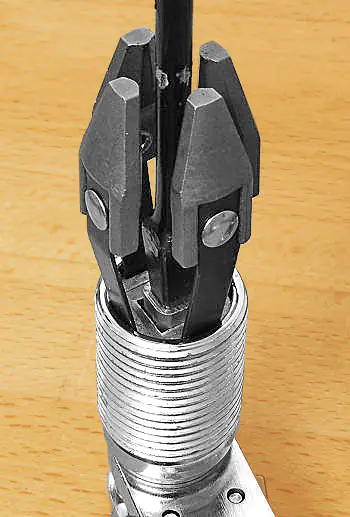

Der kleinere Vierkantschaft kleiner Bohrer dreht durch. Wir können Ihnen übrigens nicht sagen, welche Bohrer passen und welche nicht, da es bei der Herstellung dieser Bohrer stets große Fertigungstoleranzen gab. Dann hängt es natürlich auch von der Toleranz des Anwenders ab, was er persönlich noch als akzeptabel sieht und was nicht.

Adapter

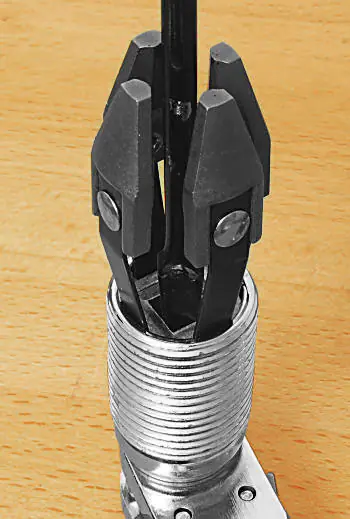

Hier sehen Sie den gleichen Bohrer mit Adapter. Paßt perfekt! Wir empfehlen, diesen kleinen Adapter bei der Bestellung einer Bohrwinde und Bohrern mit Vierkantschaft stets mitzubestellen. So sind Sie sicher, daß das Anwendungsgebiet Ihrer Bohrwinde breit angelegt ist.

Der Adapter hat eine Länge von 18 mm und ist damit 3 mm länger als die Tiefe der Vierkantaufnahme von 15 mm. Dieses Hervorstehen ermöglicht es Ihnen im Falle des Verklemmens den Adapter einfach mit einer Flachzange greifen.

Adapter

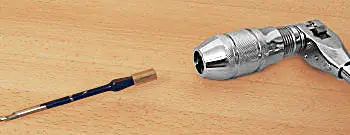

Sie brauchen für die Benutzung dieses Adapters die Schraubhülse nicht zu entfernen. Auf den vorangegangenen Bildern geschah dies nur zur Illustration der Funktion. Stecken die den Adapter einfach auf den Vierkantschaft auf und stecken Sie den Bohrer in das Bohrfutter.

Hinweis: Wenn Sie nur mit kleinen Bohrern arbeiten, können Sie den Adapter auch einkleben.
