Incra V27 - Abläng- und Gehrungsanschlag

Der Miter V27 ist der preisgünstigste Weg, viele Maschinen wie Frästisch, Kreissäge, Scheibenschleifmaschine, usw. aufzurüsten, die einen genaueren Anschlag benötigen als den, den Sie gerade haben oder der mit der Maschine mitgeliefert wurde. Die Genauigkeit dieses kleinen Gehrungsanschlags V27 ist dieselbe wie bei den großen INCRA-Modellen.

INCRA Miter V27
Um einen preisgünstigen Anschlag anbieten zu können, wurde an ihm alles weggelassen, was Sie selbst einfach bauen können, wie zum Beispiel ein Holzanschlag in jeder beliebigen Länge. Die Gleitführung paßt in alle 3/4 Zoll T-Nuten, wie sie bei vielen Maschinen aus dem angelsächsischen Raum und bei Importmaschinen vorzufinden sind. Wenn Sie selbst einen Maschinentisch, z. B. aus Plattenmaterial bauen wollen, empfehlen wir dazu die passende T-Nut-Schiene.

MITER V27 Details:
27 feste Winkeleinstellungen
GlideLOCK Gleitführung mit 4 Dehnungsscheiben
5° Stufen bei der Winkeleinstellung
Zusätzlich feste Einstellung für 22 1/2°
Einstellbereich plus minus 60°

Maße der Gleitführung: 15-3/4 in. x 3/4 in. x 3/8 in.
(400 mm x 18,7 mm 9,5 mm)
Leichtes Untermaß, um auch in T-Nuten zu passen, die mit größeren Toleranzen gefertigt sind.
Durchmesser der Winkelmessereinheit: 6-3/4 inch (172 mm)
v27

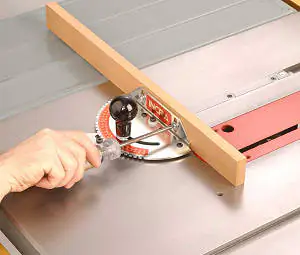

Sie können sich selbst einen Anschlag aus Holz bauen.
v27

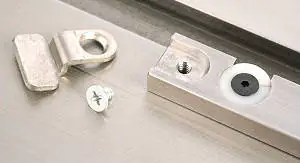

Dieser T-Clip an der Gleitführung ist abschraubbar. Damit paßt die Führung auch in 3/4 Zoll Schienen, die unten keine T-Verbreiterung haben.
v27
4 Dehnungsscheiben aus Kunststoff geben Ihnen die Möglichkeit, die Gleitführung spielfrei anzupassen. Damit vermeiden Sie Ungenauigkeiten, die durch seitliches Spiel häufig entstehen.

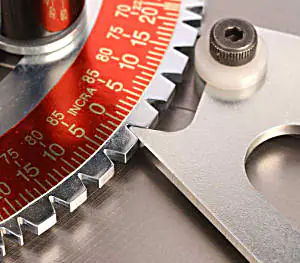

v27 detail
Detail
