Hultafors Rafter Square
Vorrätig, Lieferzeit: 1-3 Tage
Produktinformationen

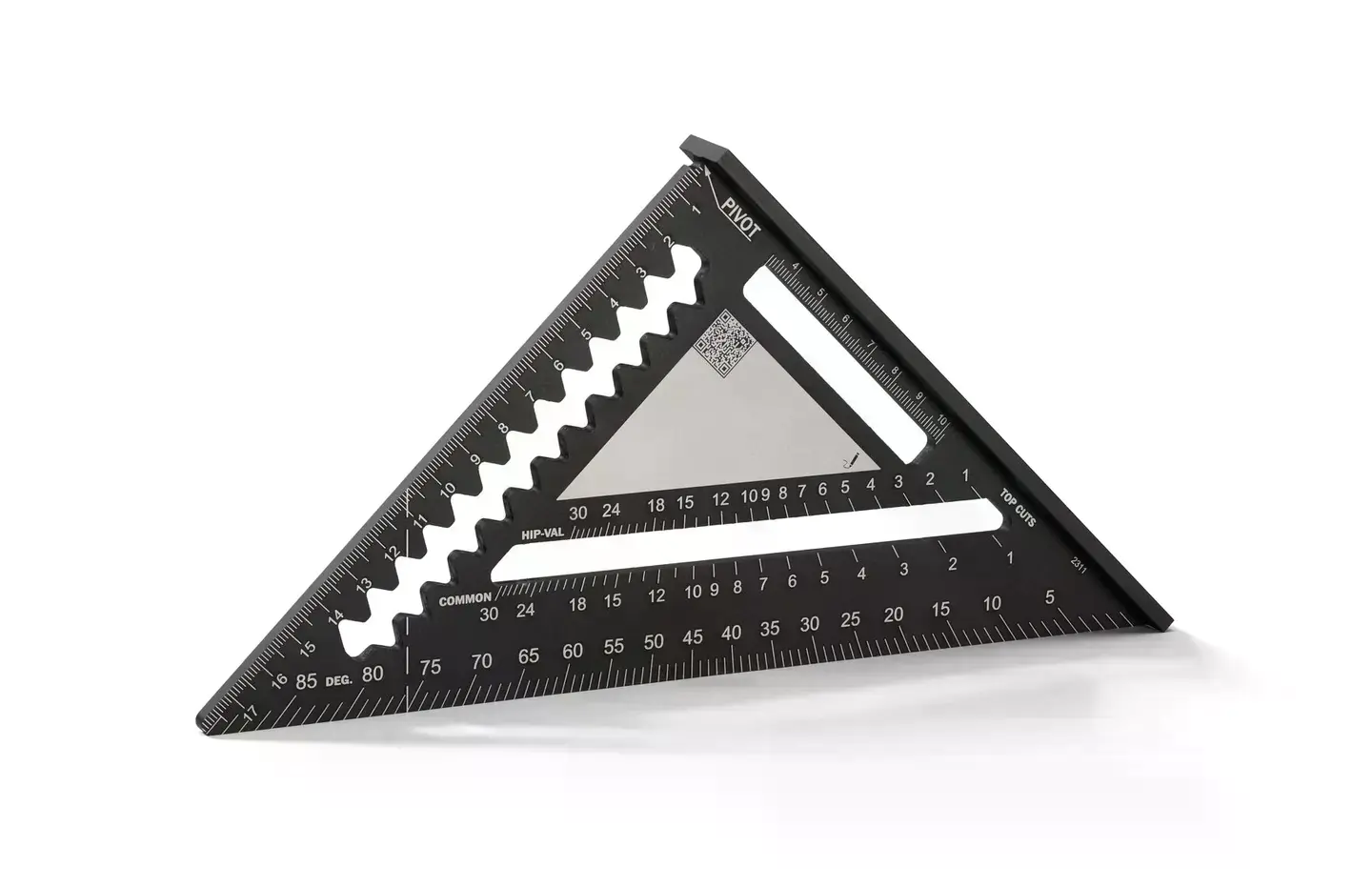

Dieser Rafter Square, auch Speed Square genannt, vereint die Funktionen eines Anschlagwinkels, Kombinationswinkels, Zimmermannswinkels und Sägeanschlags und hat die Form eines rechtwinkligen Dreiecks mit einem Anschlag an einer Kathete. Die Kante der anderen Kathete ist mit einer mm-Skala ausgestattet. Eingefräst unter der mm-Skala ist eine mit Kerben ausgestattete Nut um auf einfache Weise halbe und ganze cm mit dem Bleistift anreißen zu können. Im 90°-Winkel zu dieser Nut, parallel zum Anschlag, befindet sich eine weitere Nut mit cm-Skala, deren Nullpunkt an der Kante liegt.

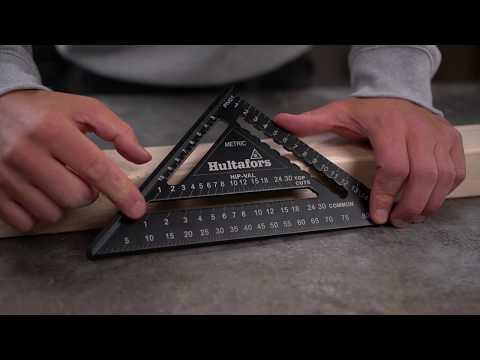

Die dem rechten Winkel gegenüberliegende Hypotenuse weist eine Gradskala zur Messung von Winkeln auf. Um den Sägeschnitt anzeichnen zu können wird der Winkel mit der Anschlagkante an das Brett angelegt und am Drehpunkt (Bezeichnung am Winkel: PIVOT) angedrückt. Das andere Ende wird von der Brettkante weggedreht, bis Kante und gewünschter Winkelgrad deckungsgleich sind. Nun kann die Schnittkante angezeichnet werden. Bitte beachten, dass Sie immer den Komplementärwinkel schneiden: wenn Sie 30° an der Kante anlegen zeichnen Sie 60° an!

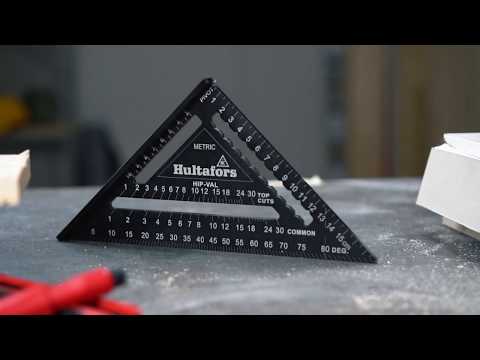

Parallel zur Gradskala ist eine weitere Nut eingefräst mit zwei Skalen für Schifterschnitte, die obere für Gratsparren (Bezeichnung am Winkel: HIP-VAL) und die untere für die gewöhnlichen Sparren (Bezeichnung am Winkel: COMMON). Mehr dazu in diesem Video von Hultafors (in englisch).
Eigenschaften:
- Hergestellt aus Aluminium mit CNC-bearbeiteten Kanten für erhöhte Präzision und Langlebigkeit
- Oberfläche schwarz eloxiert
- Skalen lasergeätzt und sehr gut lesbar
- Gefräste Nuten mit Kerben zum erleichterten Anreißen
| Eigenschaften | |
|---|---|
| Länge der Katheten | 185 mm |
| Länge Hypotenuse | 263 mm |
| Material | Aluminium |
| Materialstärke | 4.5 mm |
| Nuten | Gefräste Nuten mit Kerben |
| Oberfläche | schwarz eloxiert |
| Querschnitt Anschlag | 22 × 4.7 mm |
| Skala | lasergeätzt |
| Toleranz | +/- 0.06° |
