Inset Vice
VERITAS
Versandfertig in 217 Tagen, Lieferzeit 2-3 Tage
Produktinformationen
Diese kleine Bankzange funktioniert im Prinzip wie eine Hinterzange, nur dass diese direkt in die Arbeitsplatte eingelassen wird. Die Spannbacke ist abnehmbar, so dass auch die Fläche über dem Inset Vice genutzt werden kann, wenn dieser nicht in Gebrauch ist.

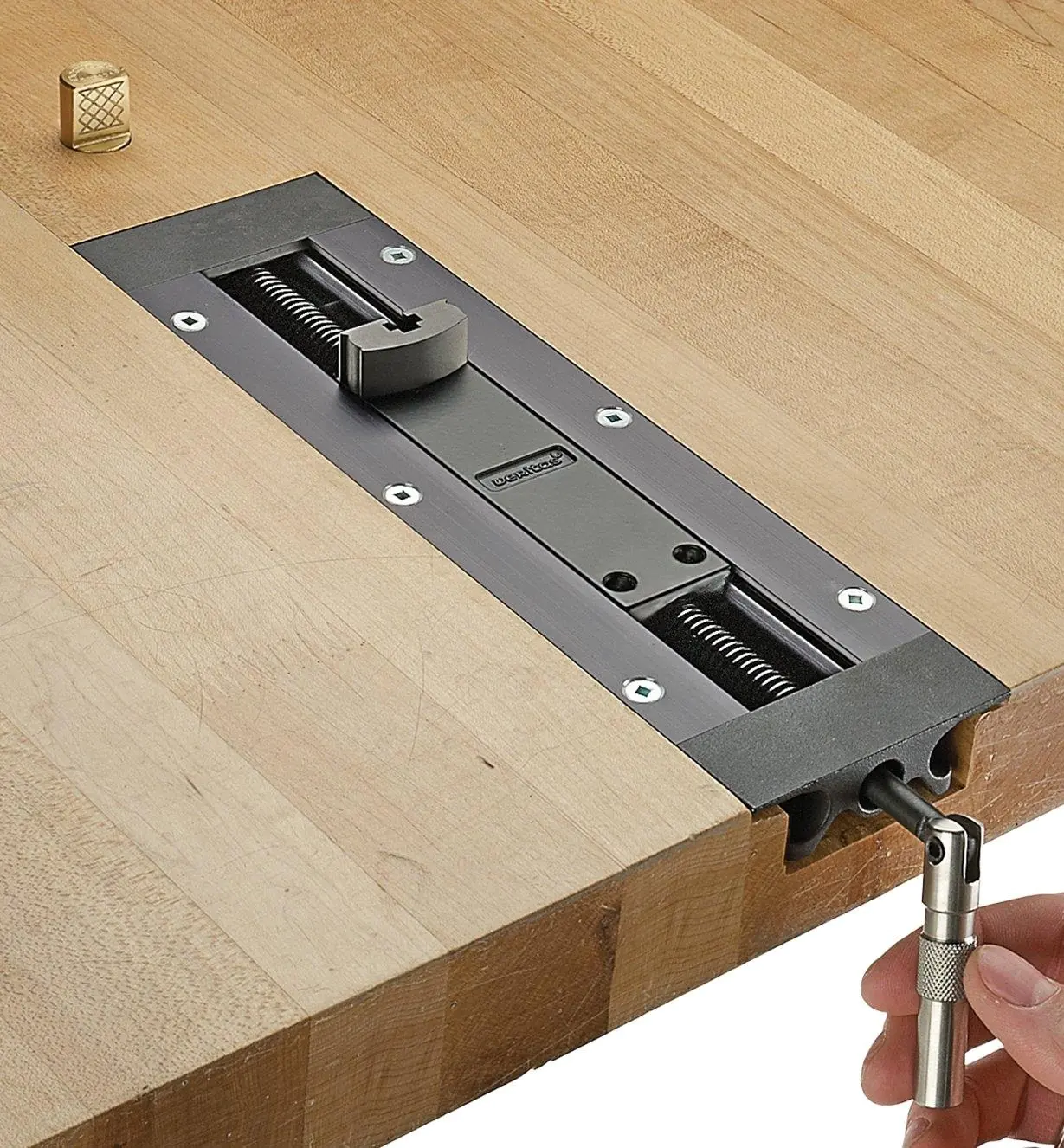

Das Werkstück wird zwischen der mitgelieferten Spannbacke und einem externen Bankhaken, auf dem Bild links der runde Veritas-Bankhaken, eingespannt. Theoretisch ist somit die Länge des Werkstücks nicht begrenzt. Die 12,7 mm starke Gewindestange wird mittels einer Kurbel gedreht. Der Verstellweg beträgt maximal 100 mm. Die Spannbacke selbst ist relativ niedrig: 12,7 mm hoch und 20 mm breit und kann an zwei Positionen, die 86 mm voneinander entfernt sind, eingesteckt werden. Eine kleine senkrechte T-Nut-Schiene in der Spannbacke erlaubt die Montage selbstgebauter Zulagen.

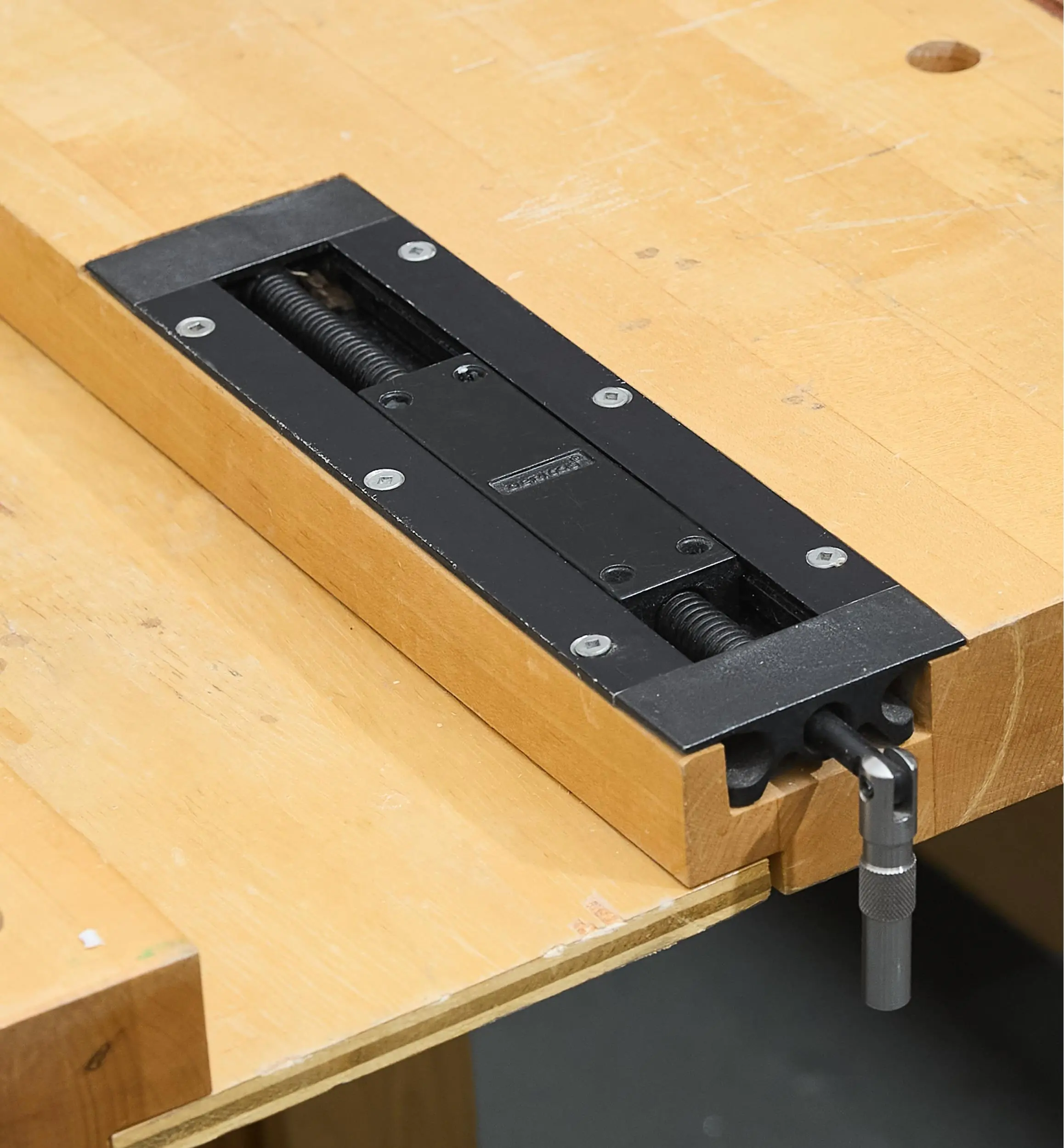

Der Inset Vice wird einfach in eine gestemmte oder gefräste Aussparung einer Arbeitsplatte eingelassen, die mindestens 32 mm dick sein sollte. Beanspruchte Teile sind aus Stahl, das Gehäuse aus eloxiertem Aluminium.
Die Skizzen sind zum größten Teil selbsterklärend und in Inch bemaßt (1 inch = 25,4 mm).
| Eigenschaften | |
|---|---|
| Breite | 76 mm |
| Höhe | 23 mm |
| Länge | 273 mm |
| Material | Aluminium, Stahl |
