JointPRO™ Dübelschablone
MILESCRAFT
Vorrätig, Lieferzeit: 1-3 Tage innerhalb Deutschlands
Produktinformationen

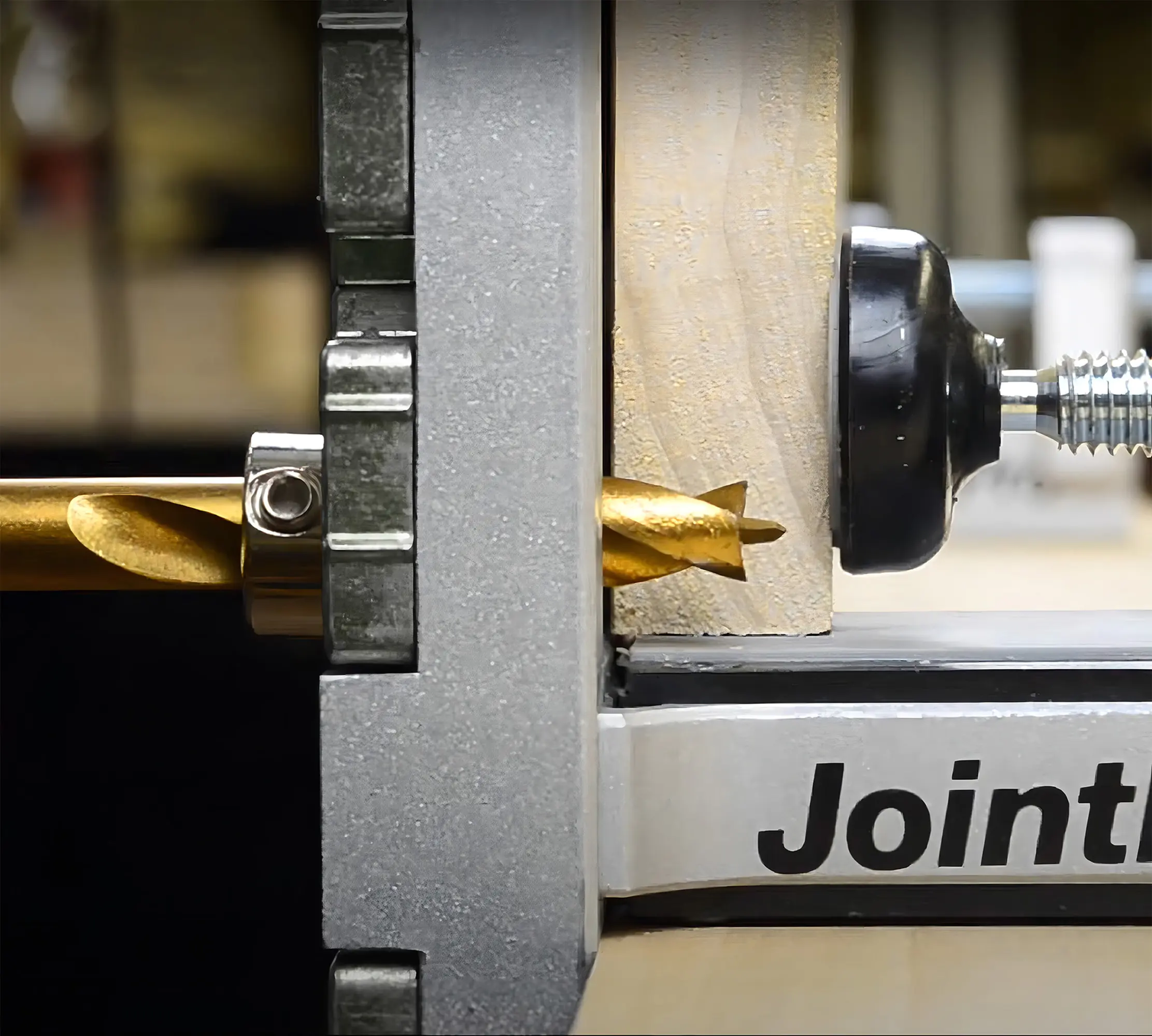

Diese Bohrschablone erlaubt es in ihrer Komplettausstattung auf recht einfache Weise, passgenaue Dübelverbindungen herzustellen. Die je nach Bedarf austauschbaren Bohrbuchsen, mit denen gleich drei gängige Dübeldurchmesser abgedeckt werden, sind aus gehärtetem Stahl gefertigt und entsprechend haltbar.
Pro Einstellung sind je nach Anforderung bis zwei mal drei korrespondierende Bohrungen in Folge möglich. Mit dieser Bohrlehre lassen sich gleich drei verschiedene Holzverbindungen mittels Dübeln realisieren:
- Eckverbindungen (z.B. Möbelkorpus)
- T-Verbindungen (z.B. Regal)

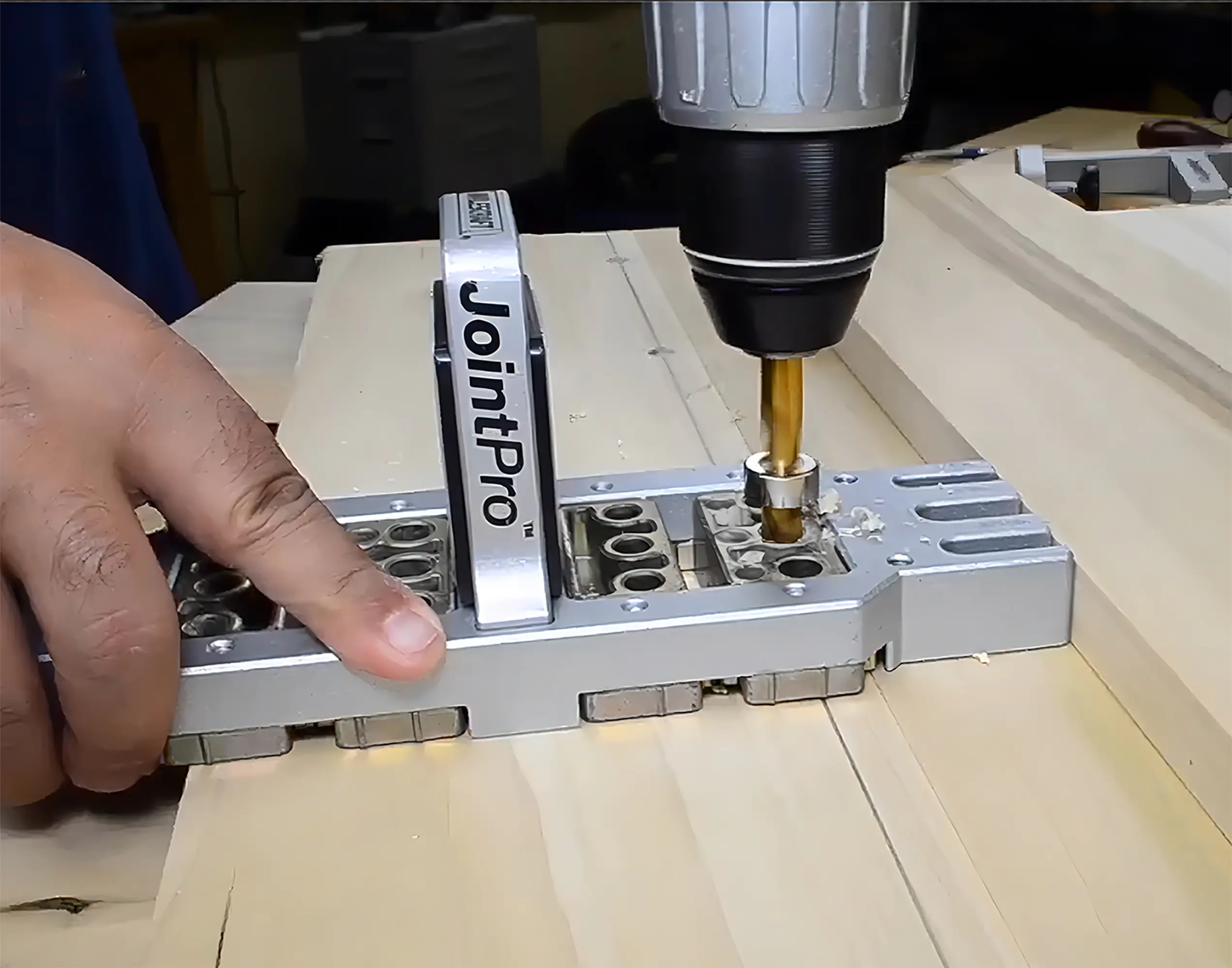

- Flächenverbindungen (z.B. Tischplatte)

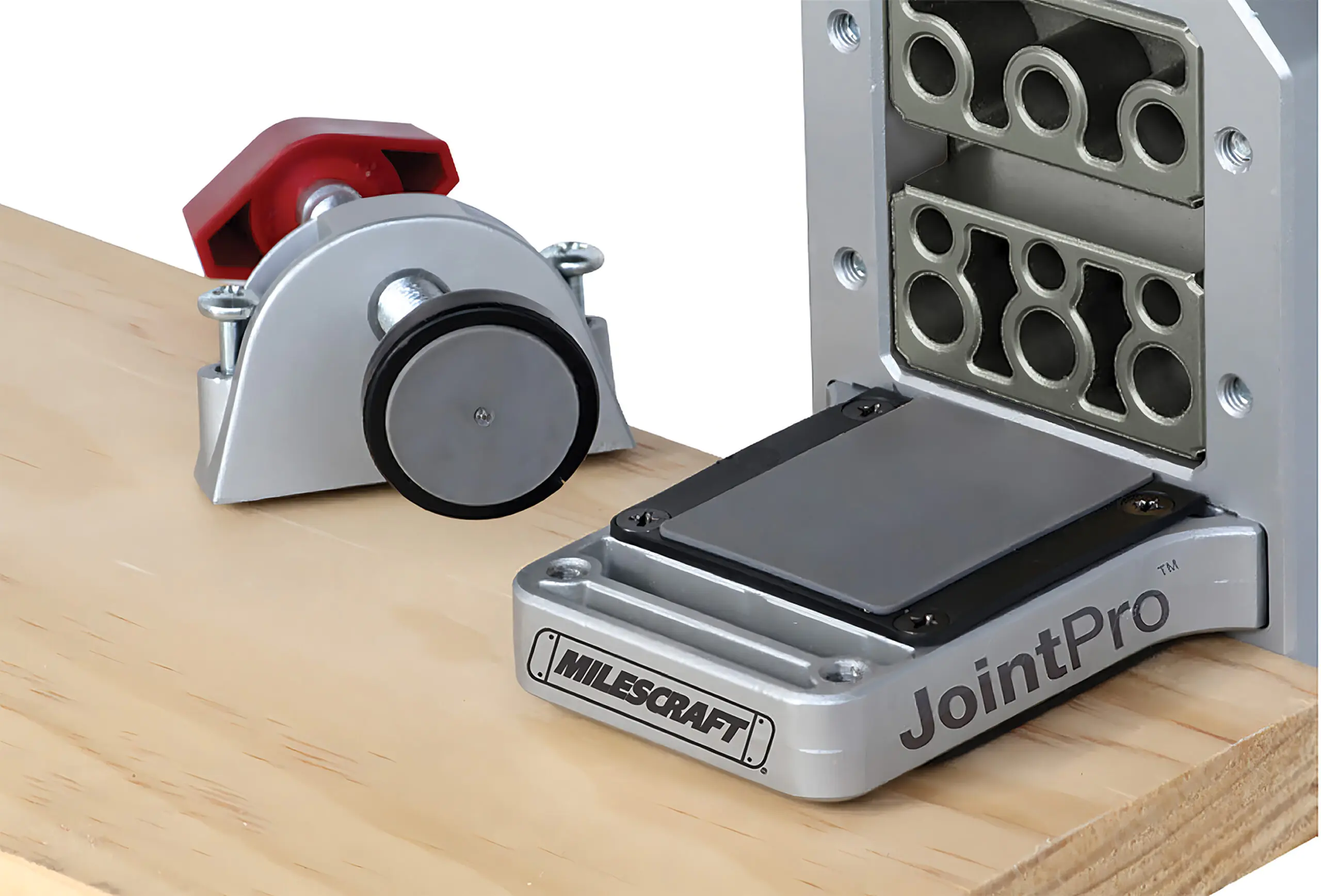

Die Auflageflächen der Bohrerfühung als auch die Druckstücke der Klemmen sind mit einem weichen, rutschsicheren Material belegt, das zum einen die Oberfläche des zu bearbeitenden Werkstückes schützt, andererseits aber auch ein Verrutschen vermeidet. Die Position der umsetzbaren Klemmen richtet sich nach der Verbindungsart, die hergestellt werden soll. So können Bretter sowohl horizontal als auch vertikal eingespannt werden.

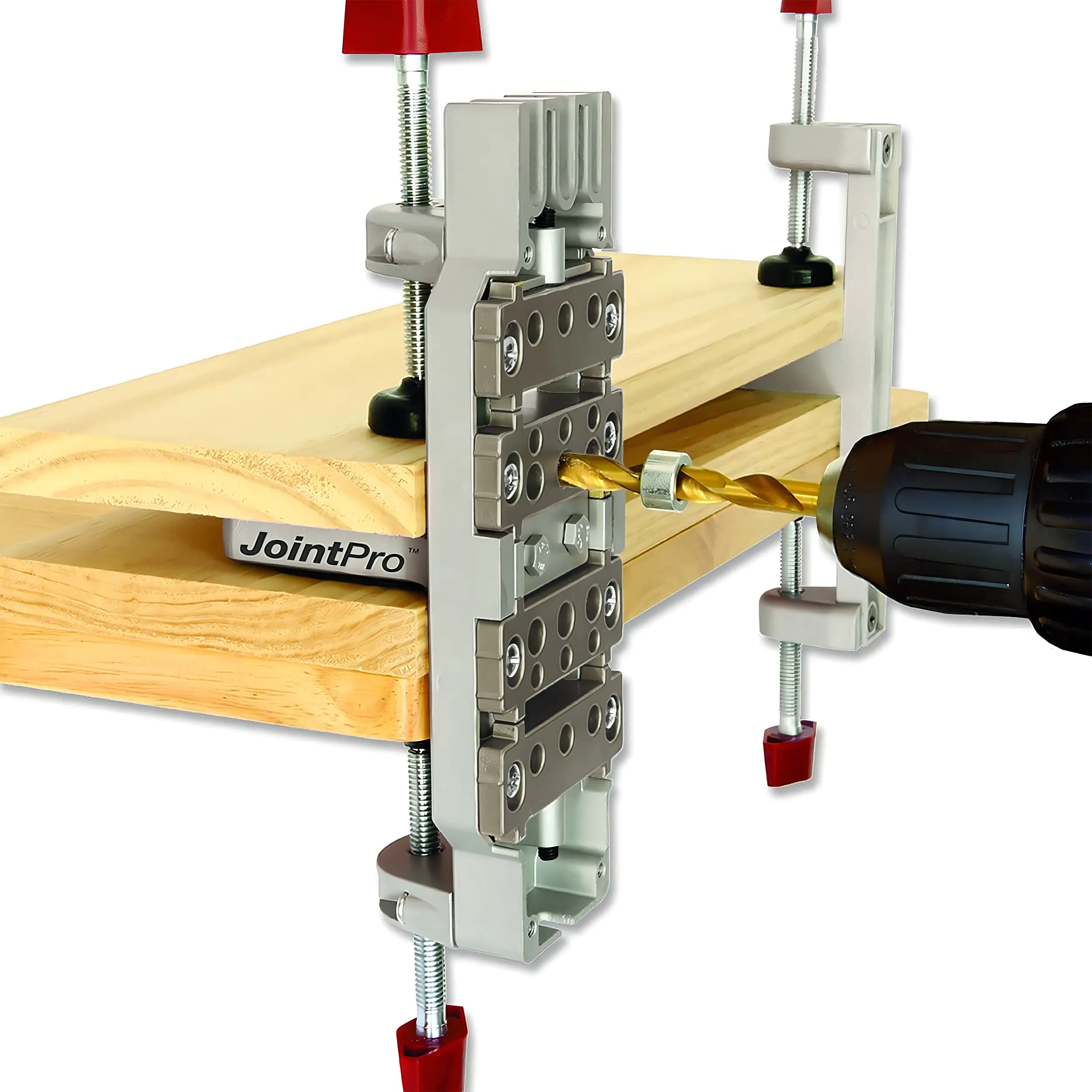

Die JointPRO™ Dübelbohrschablone besteht im Grunde aus zwei Teilen, dem Hauptkörper und der Hilfsklemme. Ihr Zusammenwirken sorgt maßgeblich für ein komfortables und zielgerichtetes Arbeiten, was sich letztlich im Endergebnis, einer genau passenden, stabilen Dübelverbindung manifestiert.
Das Gesamtgewicht von knapp 1,6 kg lässt erahnen, dass es sich bei dieser durchdachten, in seinen Hauptbestandteilen praktisch in Ganzmetallausführung gefertigten Dübellehre wahrlich nicht um Spielzeug handeln kann, sondern um einen überaus robusten Werkstatthelfer, der sich schnell bezahlt macht.
| Technische Daten | |
|---|---|

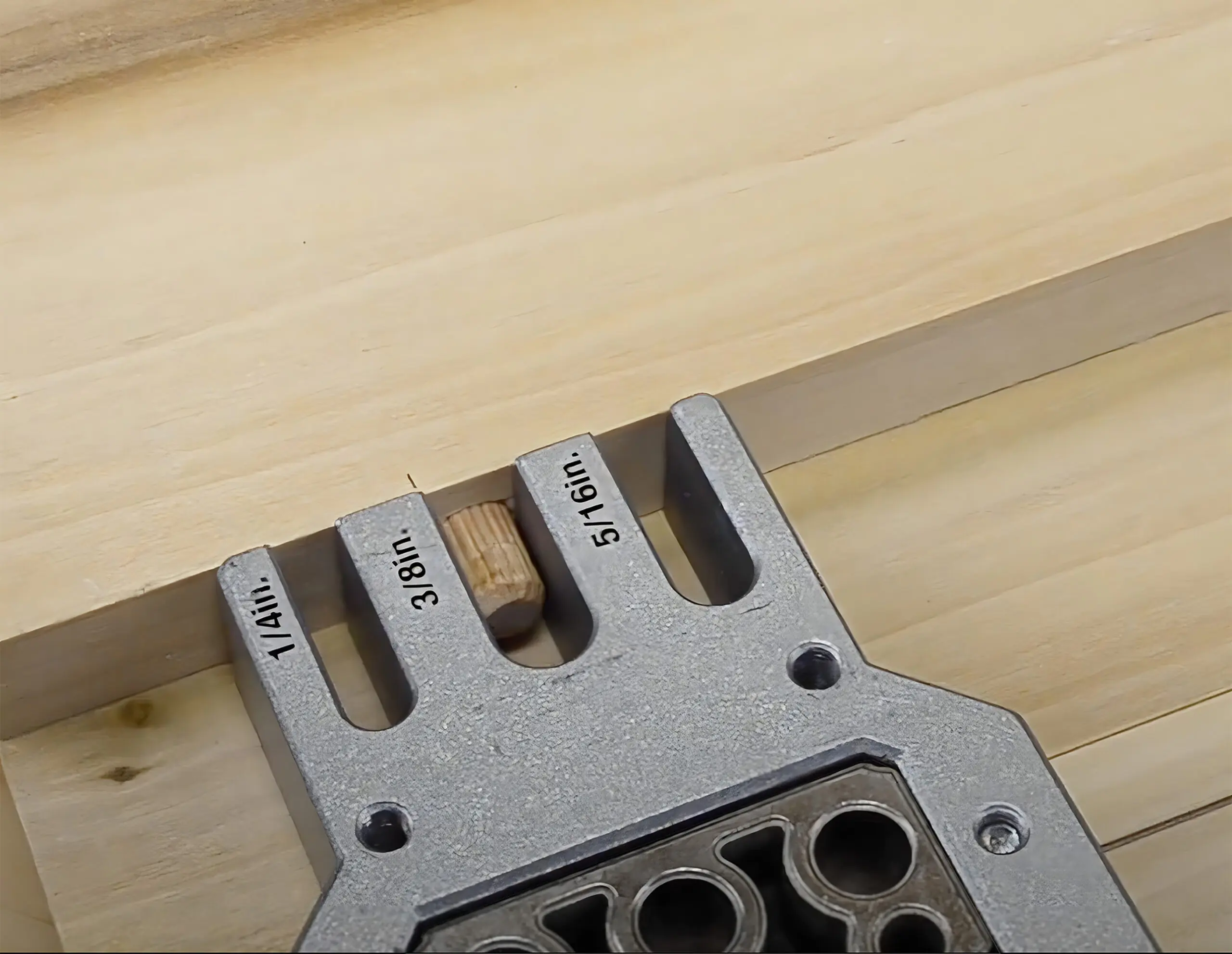

| geeignet für Dübeldurchmesser | 6, 8, 10 mm |
| mögliche Verbindungsarten | Ecke, „T“, Fläche |
| Abstand Bohrungen Mitte-Mitte | 19,05 mm (3/4“) |
| maximale Anzahl Bohrungen pro Einstellung | 6 |
| geeignet für Materialstärken | 12 – 38 mm |
| Material Grundkörper Bohrlehre/Brettspanner | Metallguss |
| Material Bohrbuchsen | gehärteter Stahl |
| Abmessungen Bohrlehre ohne Schrauben | 234 × 82 × 95 mm |
| Abmessungen Brettspanner | 203 × 40 × 90 mm |
| Gesamtgewicht | 1584 g |
| Spannkapazität Klemme Tischplatte + Werkstück | 60 mm, erweiterbar durch auf Arbeitsplatte aufgespanntes Brett, an dem Bohrlehre sowie Brettspanner befestigt werden |
