OTORO Schraubzwinge Spannweite 200 mm Ausladung 95 mm
Vorrätig, Lieferzeit: 2-3 Tage
Produktinformationen
Bei diesen Schraubzwingen ist der Gleitbügel frei verschiebbar, jedoch fehlt der Griff mit Spindel und Druckplatte. Der Gleitbügel wird einfach bis an das Werkstück herangeschoben. Der eigentlich feste Bügel ist drehbar gelagert. Gespannt wird durch Drehen der Flügelschraube, die den drehbar gelagerten Bügel nach unten drückt. Der Verfahrweg ist damit nur 21 mm, was völlig ausreichend ist, da die Druckplatten schon vor dem Spannprozess am Werkstück anliegen. Nicht nur der Bügel ist drehbar gelagert, sondern auch die obere Druckplatte, wodurch auch nicht parallele Teile sicher gespannt werden. Mit diesen Zwingen kann sehr dosiert gespannt werden. Dies ist auch zu empfehlen, zu großer Druck sollte nicht aufgebaut werden, bis 1500 N. Schiene aus Stahl, Bügel aus Alu-Druckguss, Druckplatten aus Kunststoff.

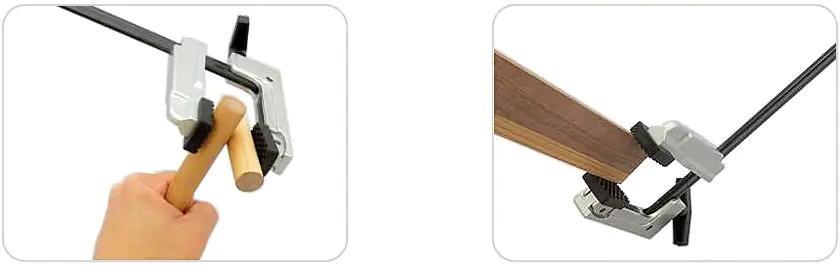

Durch die bewegliche Aufhängung der Druckplatte können auch schwierig zu spannende Werkstücke bewältigt werden (Bild oben links und rechts). Die Druckplatte kann um 13.5° nach außen und 17.5° nach innen geschwenkt werden um nicht parallele Werkstücke sicher zu halten (Bild unten rechts). Der Verfahrweg beträgt 21 mm, dosiertes Spannen ist ein Leichtes ohne befürchten zu müssen, dass sich die Druckplatte verdreht wie bei herkömmlichen Schraubzwingen bei denen die zu verleimenden Teile sich ungewollt gegeneinander verschieben können (Bild unten links).
| Eigenschaften | |
|---|---|
| Ausladung | 100 mm |
| Gewicht | 460 g |
| Spannweite | 200 mm |
