Original
INCRA Jig - METRISCHE Version
Vorrätig, Lieferzeit: 1-3 Tage innerhalb Deutschlands
Produktinformationen
Die einzigen beweglichen Teile dieses vielseitigen Anschlags sind der Feststellknopf und der obere Schiebeschlitten. Einfach und zuverlässig lassen sich die ineinandergreifenden gezahnten, in Millimeterschritten verstellbaren Anschläge (Incremental Rack Packs) mit einer Genauigkeit von 0,02 mm positionieren. In ihrer Wiederholgenauigkeit stehen sie den großen LS Positioner Anschlägen in nichts nach.
Der Anschlag aus glasfaserverstärktem Kunstharz besteht aus einer festmontierten unteren Hälfte und einer beweglichen, als Schiebeschlitten dienenden oberen Hälfte. Die Verfahrbarkeit beträgt 203 mm. Die hochpräzisen gezahnten Kunststoffanschläge werden dort verschraubt, wo die beiden Hälften sich treffen. Damit stehen hunderte von Zähnen im mm-Abstand für eine genaue Einstellung zur Verfügung. Wenn der Feststellknopf angezogen wird, greifen die Zähne spielfrei ineinander.

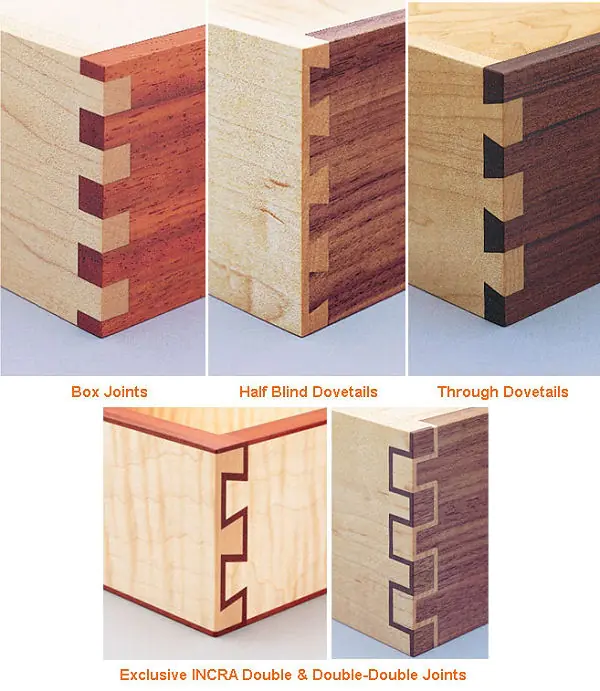

Einen Holzanschlag mit Stoppern kann man sich leicht selbst herstellen und schon ist man in der Lage, auf einfache Weise Fingerzinken und Schwalbenschwanzzinken herzustellen. Die Genauigkeit der ineinadergreifenden gezahnten Kunststoffanschläge erlaubt zudem die Herstellung einer Vielzahl von anderen Holzverbindungen.

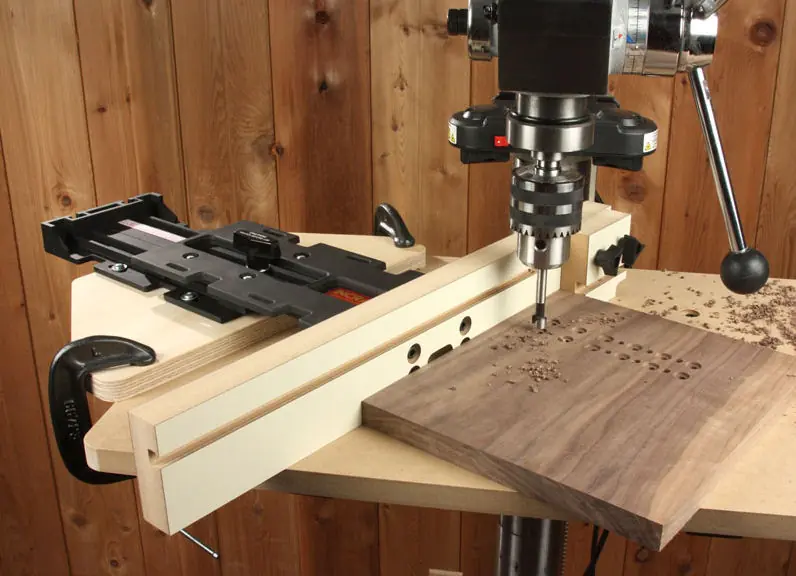

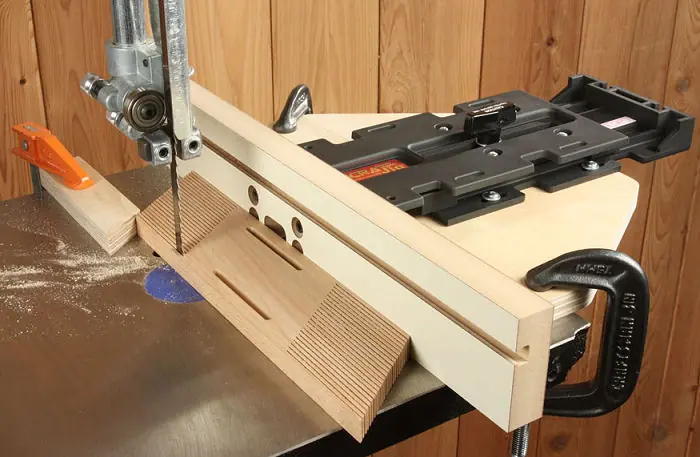

Obwohl dieser Anschlag ursprünglich für die Oberfräse hergestellt wurde, macht ihn die kompakte Größe geeignet für eine Vielzahl anderer Anwendungen wie Tischbohrmaschine oder Bandsäge

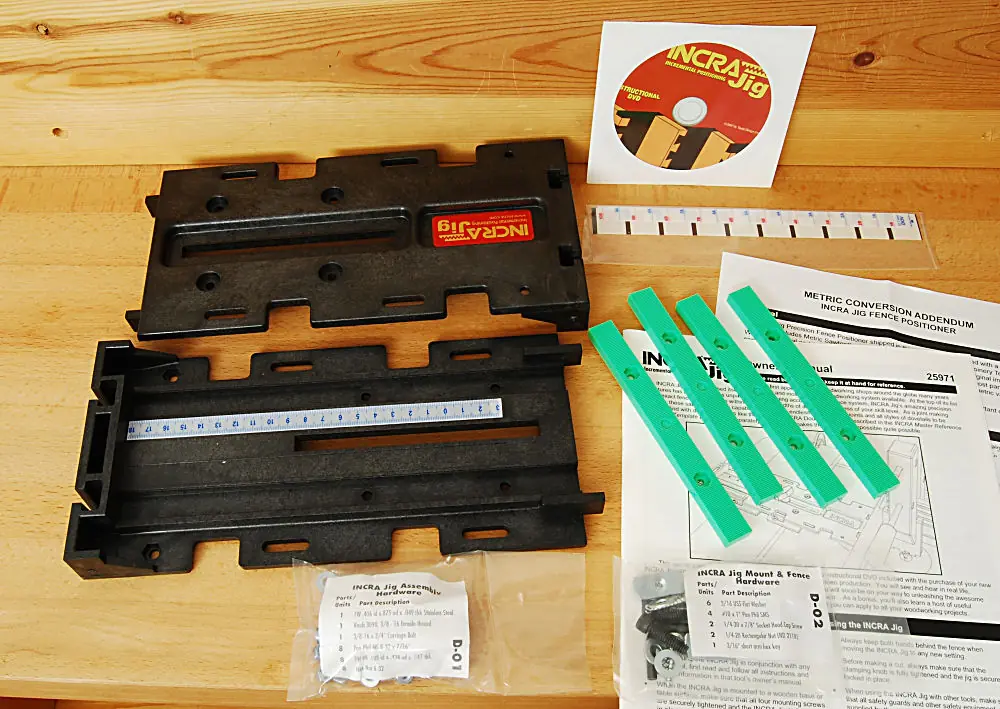

Das mitgelieferte Handbuch ist umfangreich aber nur in englischer Sprache! Die abgebildete DVD ist nicht mehr Teil des Lieferumfanges, die Videos werden aber bei INCRA auf der Webseite zur Verfügung gestellt. Diese liefern eine ausführliche Einführung und darüber hinaus wird die Herstellung von Fingerzinken und Schwalbenschwanzzinken im Detail in allen Arbeitsschritten gezeigt. (Link zur INCRA-Webseite
Außenmaß der aufeinandergelegten Hälften:
292 × 136 × 30 mm
Holzunterlage und Holzanschläge NICHT im Lieferumfang!
| Eigenschaften | |
|---|---|
| Anwendung | Bandsäge, Oberfräse, Tischbohrmaschine |
| Außenmaße | 292 × 136 × 30 mm |
| Genauigkeit | 0,02 mm |
| Material | glasfaserverstärktem Kunstharz |
| Verfahrbarkeit | 203 mm |
