Quick Angle Square (Präzisions-Schnellwinkel mit integriertem Winkelanschlag) JessEm

JessEm verlässt mit seinen Messwerkzeugen einmal mehr ausgetretene Wege und betritt mit diesem Präzisionswinkel funktionales Neuland.

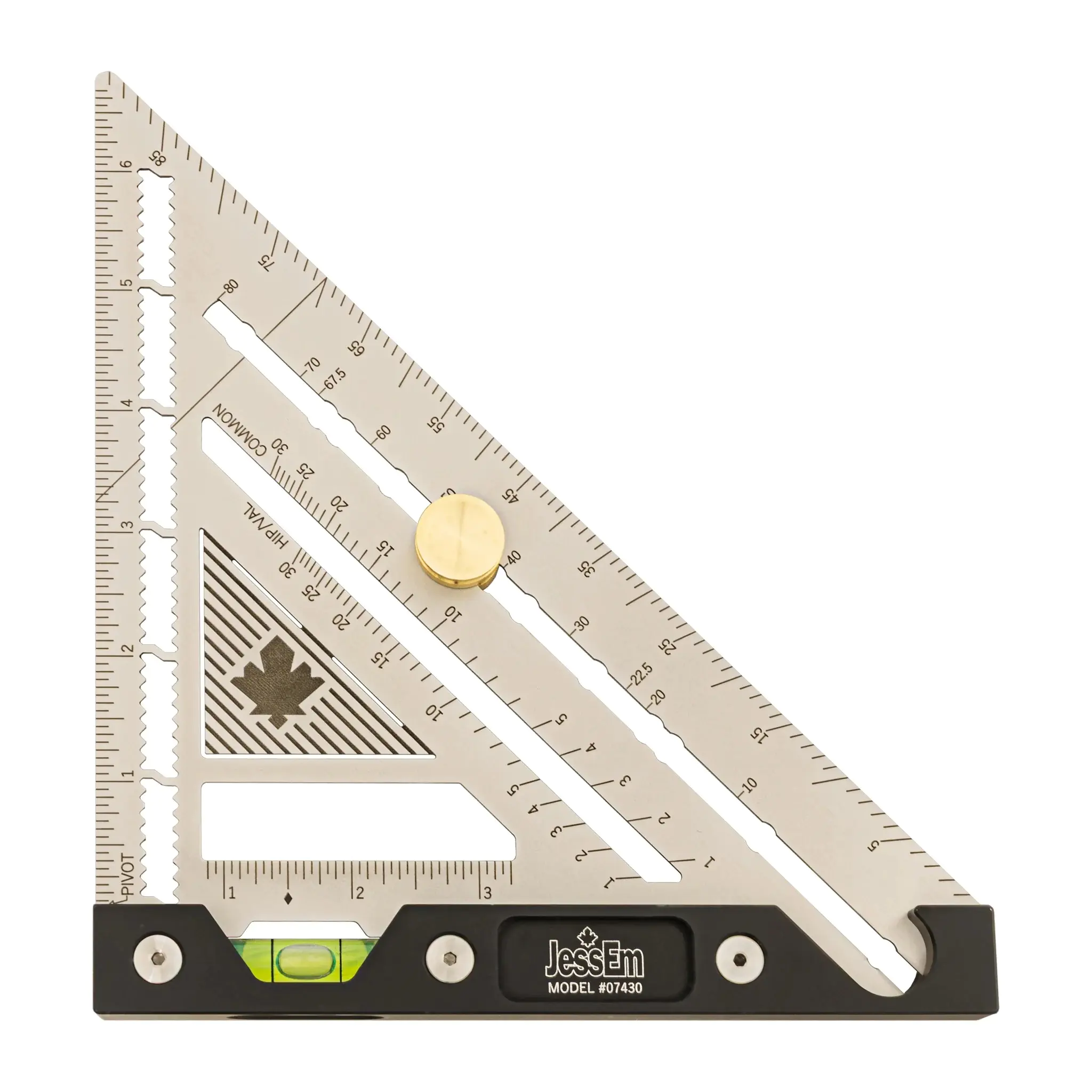

Dieser Winkel vereint die Funktionen eines Anschlagwinkels, Kombinationswinkels, Zimmermannswinkels und Sägeanschlags. Die Form entspricht der eines rechtwinkligen Dreiecks mit einem Anschlag an einer Kathete. Die Kante der anderen Kathete ist mit einer Skala mit Millimetereinteilung versehen.

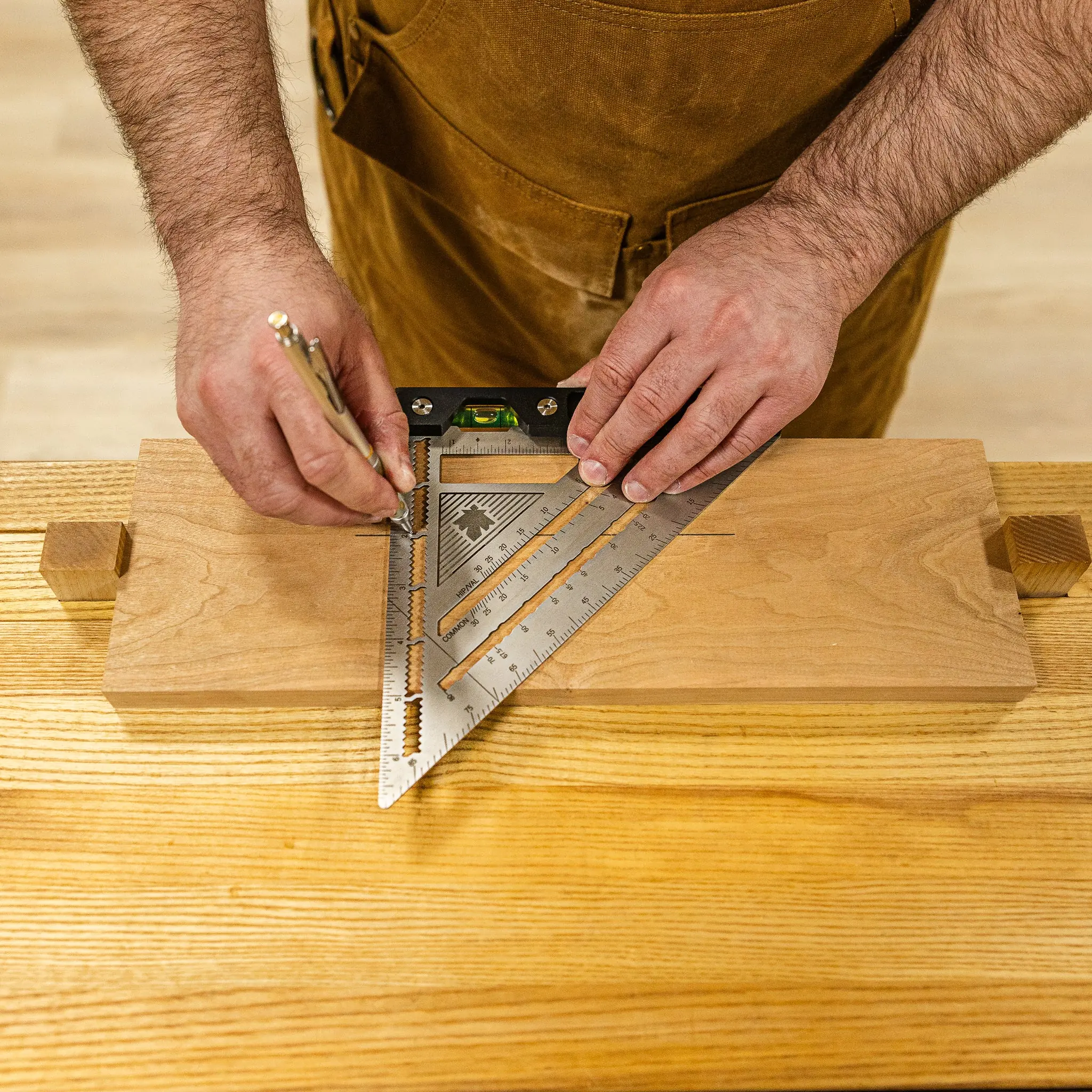

In Nachbarschaft zu dieser Skala findet sich eine mit Kerben ausgestattete Nut, um schnell und einfach Millimeter genau mit einem (Druck-) Bleistift, Kugelschreiber oder ähnlichem, Linien parallel zu einer Kante anzuzeichnen. Neben dieser Nut, parallel zum Anschlag, befindet sich eine weitere Nut mit einer Skala, deren Nullpunkt an der Kante liegt.

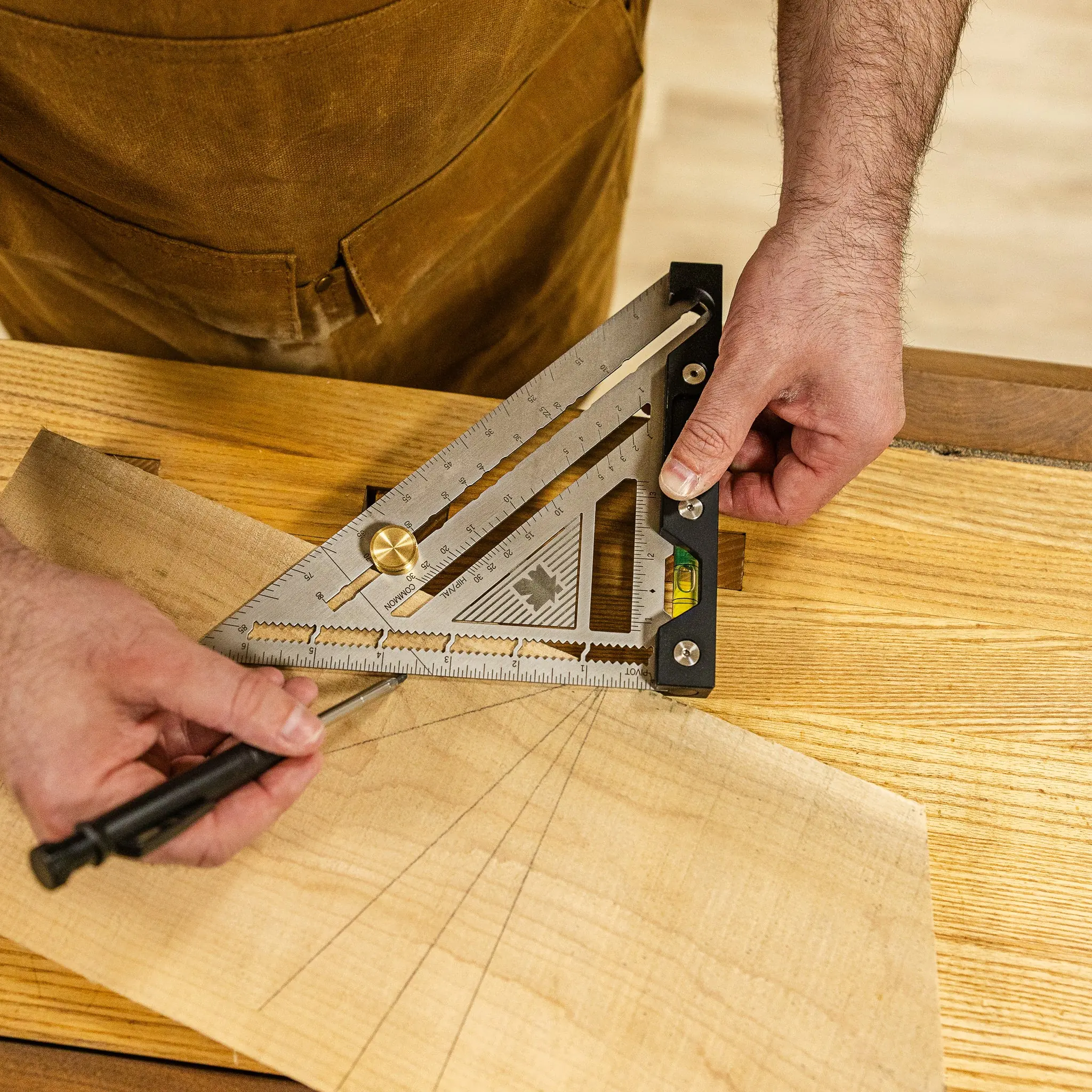

Die dem rechten Winkel gegenüberliegende Hypotenuse weist eine Gradskala zur Messung von Winkeln auf. Um z.B. einen Sägeschnitt anzuzeichnen, wird der Winkel mit der Anschlagkante an das Werkstück angelegt und am Drehpunkt (PIVOT) angedrückt. Das andere Ende wird von der Anlegekante weggedreht, bis Kante und gewünschter Winkel deckungsgleich sind. Nun kann die Markierung angezeichnet werden.

Da der Bezug der Rechte Winkel zur Anschlagkante ist, resultiert der Komplementärwinkel. Beispiel: 30° an der Werkstückkante/Hypotenuse ergeben 60° an der Kathete.

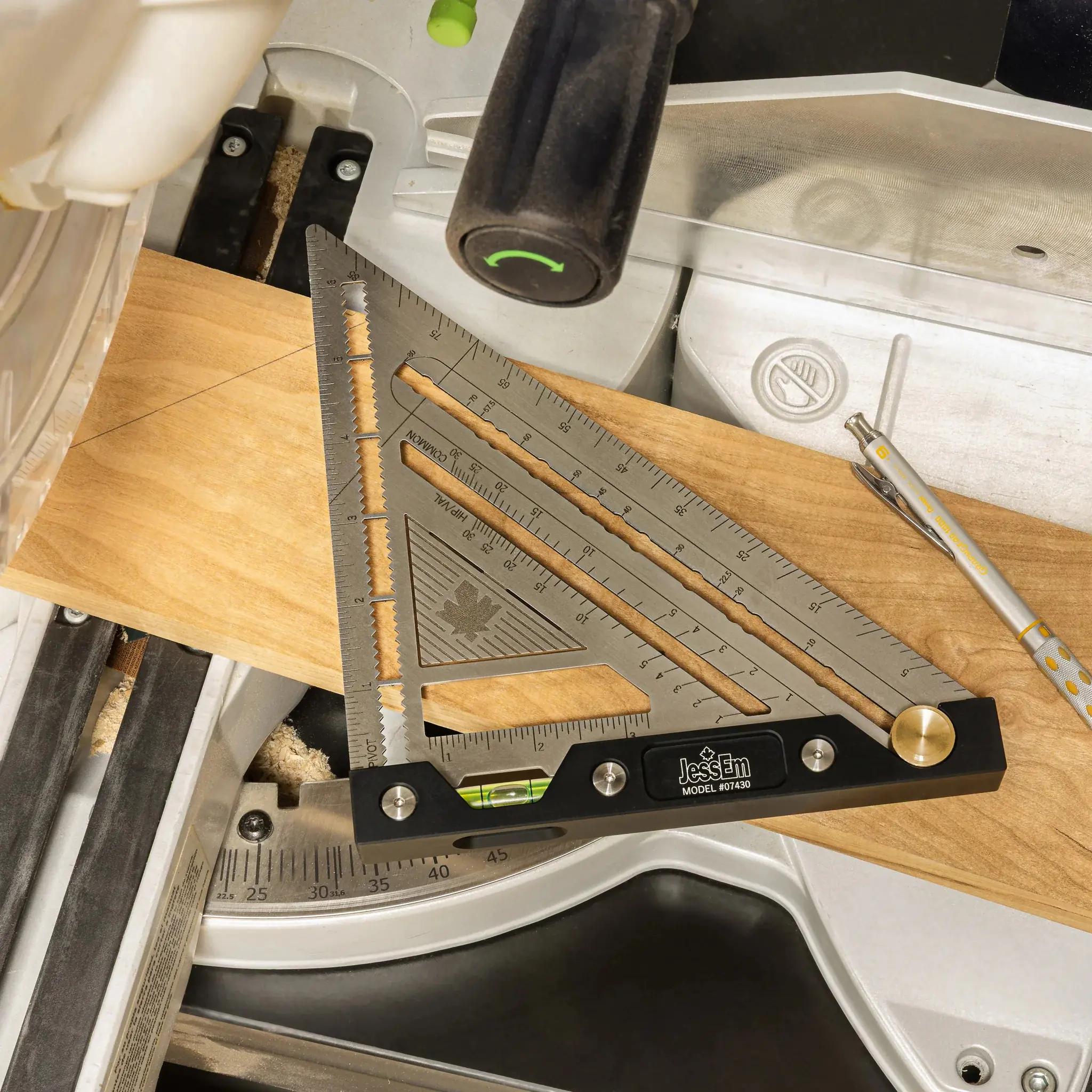

Um an diesem Punkt sowohl (Wiederhol-) Genauigkeit als auch Arbeitsgeschwindigkeit zu erhöhen, hat JessEm den zum Patent angemeldeten Winkelanschlag realisiert: Auf Daumendruck löst sich der aus Messing gefertigte Rastknopf aus seiner Parkposition und kann zu einem der 11 gerasteten Winkel geschoben werden, wo er satt einrastet. Nach erledigter Arbeit einfach auf Knopfdruck lösen und wieder in der neutralen Parkposition einrasten lassen!

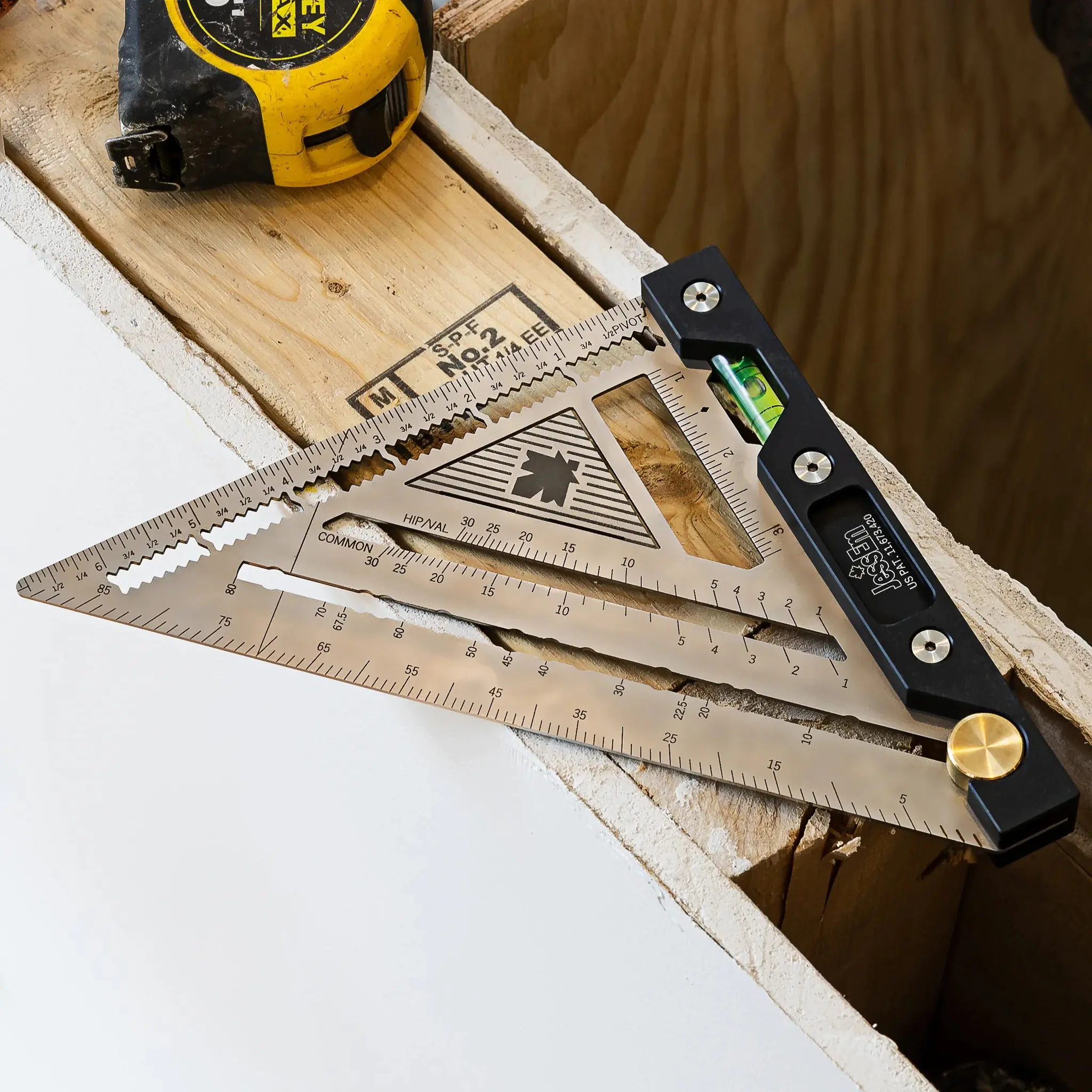

Parallel zur Gradskala befindet sich eine weitere Nut mit zwei Skalen für Schifterschnitte, die obere für Gratsparren (HIP-VAL) und die untere für die gewöhnlichen Sparren (COMMON).

In der Hauptsache aus gehärtetem Edelstahl 301 gefertigt, weist der Winkel mit beidseitig geätzten und lasergravierten Markierungen auch bei täglichem Gebrauch echte Nehmerqualitäten auf. Hierdurch wird sichergestellt, dass die Lesbarkeit im Gegensatz zu lediglich aufgedruckten Skalen und Zahlen praktisch auf Lebenszeit gegeben ist. Durch mattierte Oberfläche blendfrei und sehr gut ablesbar.

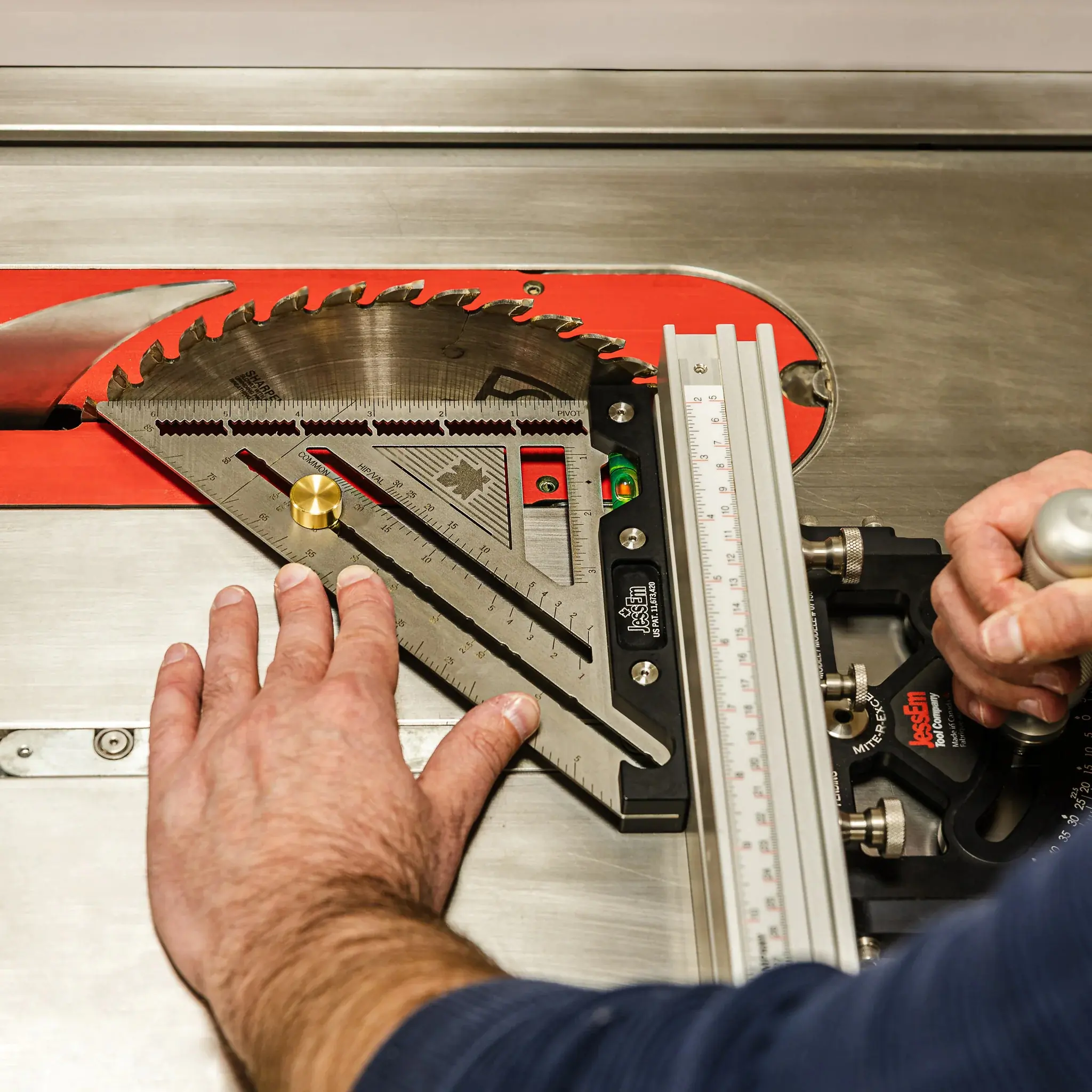

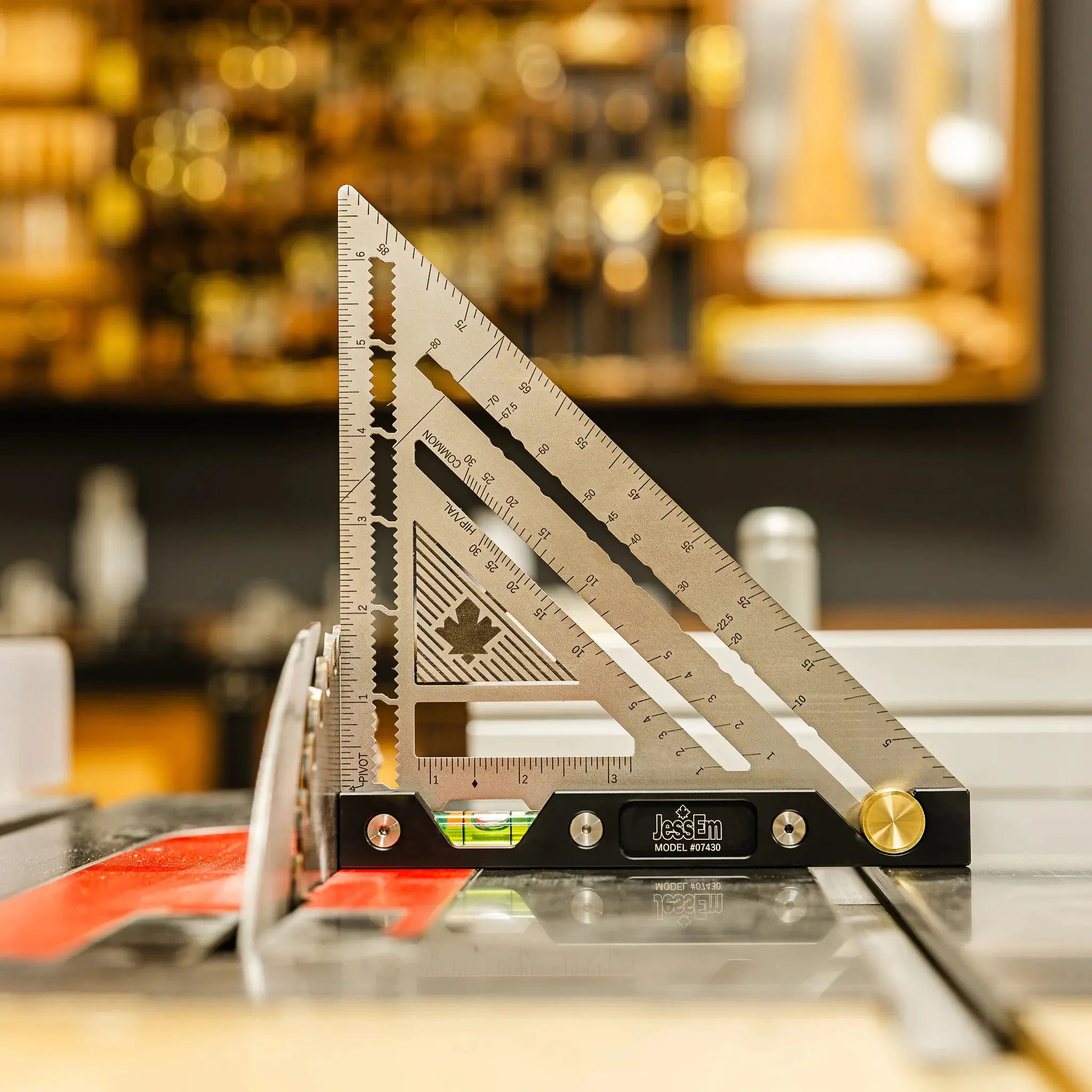

Der mit Edelstahlschrauben zuverlässig fixierte Anschlag aus matt schwarz eloxiertem Aluminium ist an den Kanten dezent angefast und verfügt über eine praktische Griffmulde im Bereich der Mitte, zudem überzeugt er durch seine Breite, die für stabilen Stand, z.B. auf einem Maschinentisch sorgt.

Der Winkel ist mit einer patentierten flexiblen Lasche (Flex Grip) versehen. Diese weist eine spezielle Aufrauhung auf, die auch mit erstaunlich wenig Druck sicheren Halt auf praktisch jeder Oberfläche bietet, die weicher ist als der Stahl des Maßstabes. Das bedeutet konkret: Kein Verrutschen mehr beim Markieren oder Anreißen!

Integrierte Wasserwaage, erweiterte Sichtbarkeit der Libelle aus unterschiedlichen Positionen dank zusätzlicher Aussparung auf der Unterseite des Anschlages. Separates Mitführen einer Wasserwaage ist oftmals nicht mehr nötig.

Neben den innovativen und funktional überzeugenden Eigenschaften, die einer Steigerung der Produktivität dienen, punktet dieser Winkel auch haptisch und visuell: Mattierter Edelstahl in Kombination mit matt schwarz eloxiertem Aluminium sowie Messing. Understatement pur!

Made in Canada!
