Spannelement: 4-Way Equal Pressure Clamp

Produktinformationen

  • Ideal zum Verleimen von größeren Werkstücke, wie z.B. Tischplatten.

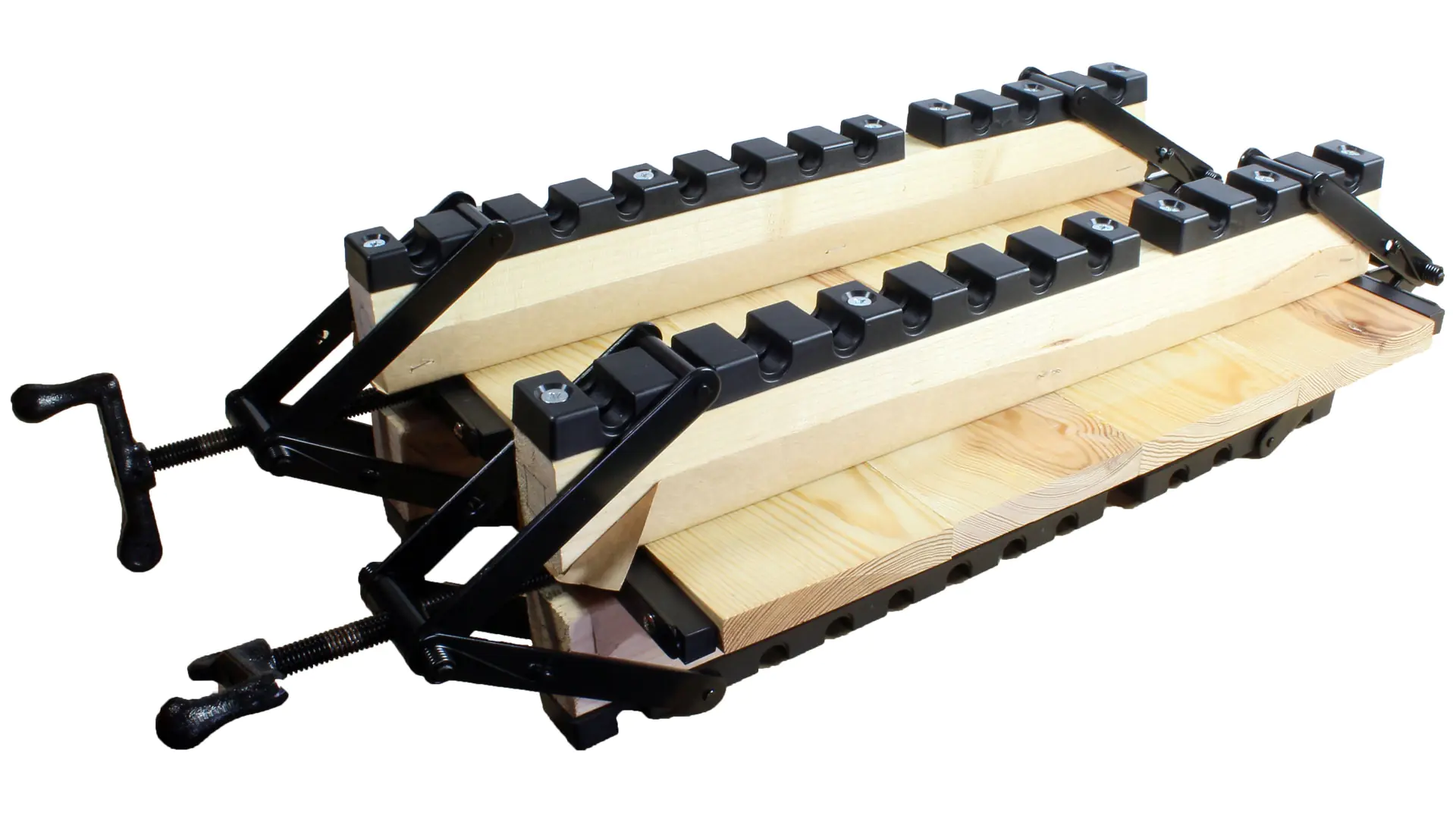

  • Einfacher Zusammenbau: Lediglich „Zahnschienen“ auf Kanthölzer (nicht mitgeliefert!), sowie Spannbacken an Spannelemente schrauben.

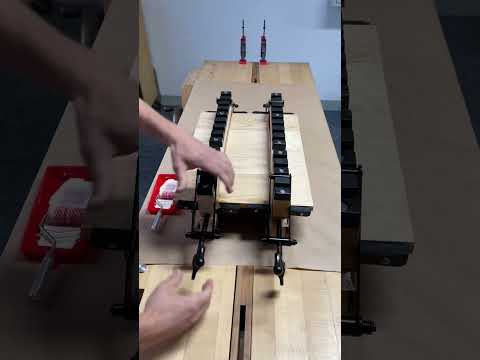

  • Einfache Anwendung: Spannelemente mit Federmechanismus, dieser sorgt dafür, dass das „Paket“ aus Zahnschienen mit Kanthölzern und zu verleimenden Lamellen nicht auseinander fällt.
  • Dadurch dass Druck von 4 Seiten gleichzeitig aufgebracht wird, werden die einzelnen, gleich starken Lamellen, nicht nur zuverlässig gegeneinander gepresst, sondern mit minimalstem Versatz auch in eine Ebene gebracht. Durch nahezu fluchtende Ober- und Unterseite werden so nötige Nacharbeiten auf ein unvermeidbares Minimum reduziert!
  • Die Länge der Kanthölzer richtet sich naturgemäß nach der Breite des zu verleimenden Werkstückes. Die Anpassung an die Werkstückbreite erfolgt über die Einkerbungen der Zahnschienen und die Spindel. Reichen diese Möglichkeiten bei schmalen Werkstücken und langen Kanthölzern nicht aus, kann z.B. auch eine Leiste oder ein Brett die Differenz überbrücken. Selbstverständlich können in einem solchen Fall auch kürzere Kanthölzer zum Einsatz kommen.
  • Die Mindestmaterialstärke des zu verleimenden Materials beträgt 15 mm. Die maximale Spannkapazität richtet sich auch nach der Höhe der Kanthölzer. In der praktischen Anwendung haben sich Kanthölzer mit Querschnitt um 40 × 60 mm bewährt. Hiermit lassen sich Bretter und Bohlen in üblichen Stärken mit reichlich Luft nach oben verarbeiten.
  • Wir empfehlen, im Spannbereich ein Klebeband auf die Hölzer aufzubringen, damit austretender Leim nicht an den Kanthhölzern haftet, sondern nach getaner Arbeit leicht vom Band entfernt werden kann.

Lieferumfang:

  • Hinteres Spannelement und vorderes Spannelement mit Kurbel aus Metall (Verfahrweg Spindel: 140 mm)
  • 2 Spannbacken, Breite 155 mm, diese können bei Bedarf durch geeigneten Selbstbau ersetzt werden und 4 Zahnschienen aus Kunststoff (2 Stück L x B x H 328 × 38 × 19 mm, 2 Stück L x B x H 175 × 38 × 19 mm)
  • Ausreichend dimensioniertes Befestigungsmaterial (12 + 4 Schrauben) zur Verschraubung der Spannbacken an den Spannelementen sowie der Spannelemente an den (nicht mitgelieferten!) Kanthölzern
Eigenschaften
Empfohlene Kantholzmaße40 × 60 mm
MaterialMetall, Kunststoff
Mindestmaterialstärke15 mm
Spannbackenbreite155 mm
SpannmechanismusFedermechanismus
Verfahrweg der Spindel140 mm
Zahnschienenabmessungen175 × 38 × 19 mm, 328 × 38 × 19 mm
