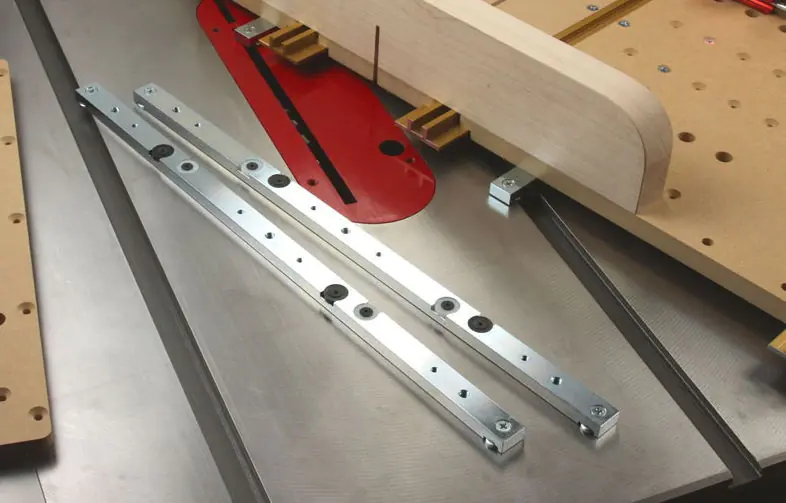

INCRA Miter Slider SE - verstellbare Stahlfuehrung Laenge 18 in. = 457 mm

Wenn Sie auf besonders genaue Führungen und höchste Stabilität angewiesen sind, sind diese Stahlführungen genau richtig. Die schwere Stahlkonstruktion ist deutlich stabiler als Führungen aus Holz oder Kunststoff und verändert sich nicht bei Temperaturschwankungen oder Änderungen der Luftfeuchtigkeit.

Die schwere Stahlkonstruktion ist deutlich stabiler als Führungen aus Holz oder Kunststoff und verändert sich nicht bei Temperaturschwankungen oder Änderungen der Luftfeuchtigkeit. Zur Befestigung von Anschlägen und Vorrichtungen sind bei der 18 inch langen Führung 4 Gewindebohrungen mit 10-24 UNC-Grobgewinde vorhanden. Die 10-24 Grobgewindelöcher entsprechen genau den Bohrungen des weiter oben abgebildeten Miter Sliders, so daß bestehende Vorrichtungen ohne Umbau übernommen werden können. Außerdem ist noch eine zweite Reihe Gewindebohrungen (3 Stück) mit gängigem 1/4 Zoll-Grobgewinde vorhanden, um Knöpfe und Vorichtungen mit diesem Gewinde befestigen zu können. Die 25,5 inch lange Führung hat 6 Stück 10-24 Gewindebohrungen und 4 Stück 1/4 Zoll Gewindebohrungen.

Die Breitenverstellschrauben aus Nylon erlauben eine nahezu spielfreie Einstellung in 3/4-Zoll Nuten. An beiden Enden der Führung befinden sich demontierbare Haltemuttern für die T-Nut, um ein Anheben in der T-Nut wirksam verhindern zu können.

Der Miter Slider ist geeignet für Nuten, die 3/4 inch (19,05 mm) breit und 3/8 inch (9,52 mm) tief sind. Wenn eine T-Nut vorhanden ist, sollte sie sich unten auf 15/16 inch (23,8 mm) verbreitern, um die Gleitführung mit Haltemuttern einsetzen zu können, die verhindern, daß die Führung sich hochheben kann. Bitte beachten Sie die Toleranzen in der Breite! Die Nut darf zwischen 0.740 inch und 0.765 inch (18,8 bis 19,4 mm) breit sein. Schmalere oder breitere Nuten sind nicht geeignet! Der Miter Slider SE ist NICHT geeignet für Vorrichtungen, die in der Nut festgeklemmt werden sollen.

Der Miter Slider SE hat ein leichtes Untermaß in der Breite: 18,7 mm

Im Lieferumfang enthalten:

• 1 Winkelschlüssel 3/32 inch
• 3 Phillips Rundkopfschrauben 10-24 × 1/2 UNC
• 3 Unterlegscheiben 10 SAE
• 4 Flachkopfschrauben 10-24 × 1/2 UNC (Der Gewindedurchmesser "10-24" bezeichnet ein Grobgewinde mit einem Durchmesser von 3/16 inch. Die Schrauben sind ohne Kopf gemessen 12,7 mm lang. Wichtig: diese Gewinde sind mit metrischen Gewinden nicht kompatibel!)
