Anleitung, wie man 2 Profilabtaster zusammensteckt

6. Februar 2025 Gebrauchsanleitungen

Anleitung, wie man 2 Profilabtaster zusammensteckt

Wenn Sie zwei Profilabtaster zusammenstecken, können Sie die Arbeitslänge auf bis zu 514 mm erhöhen.

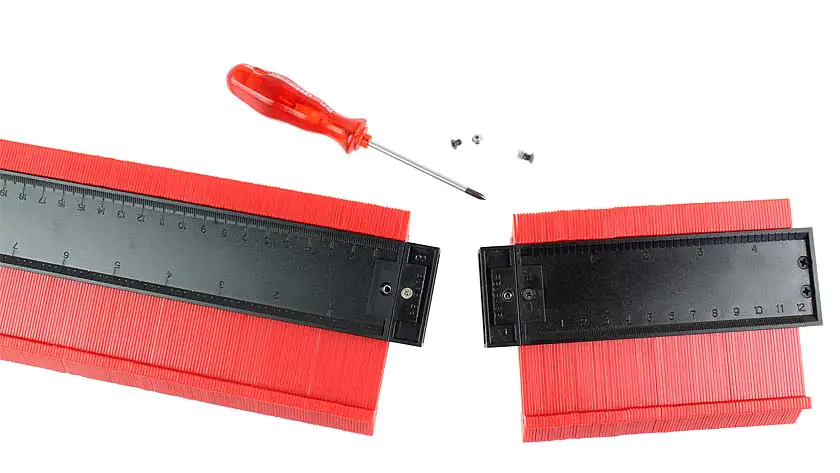

Lösen Sie mit einem Kreuzschlitz-Uhrmacherschraubendreher je eine Schraube für die Endstücke der beiden Profilabtaster, die zusammengesteckt werden sollen. Achten Sie dabei darauf, dass es die Endstücke ohne Metalleinsatz sind und bei der einen Schablone die äußere Schraube und bei der anderen Schablone die innere Schraube. Nach dem Lösen der Endstücke können die Lamellen herausfallen. Stellen Sie durch vorsichtigen Umgang sicher, dass dies nicht passiert. Das erneute Zusammensetzen der Lamellen ist etwas mühsam!

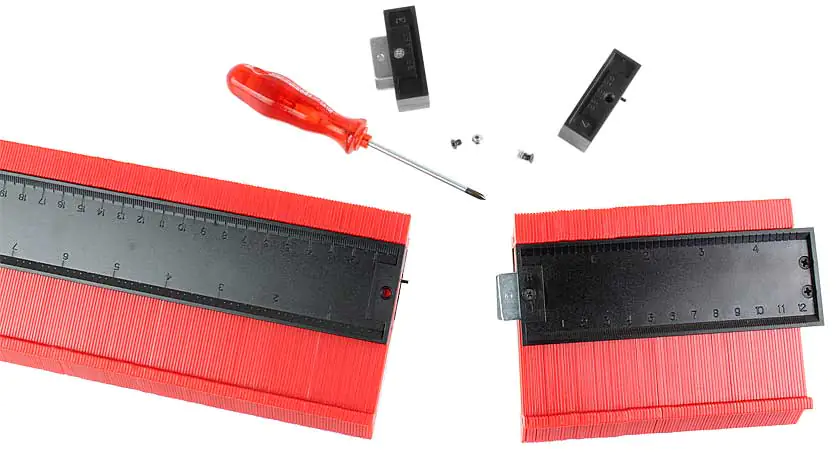

In diesem Bild sehen Sie die demontierten Endstücke. Sie sind so demontiert, dass bei einer Profilschablone die Verbindungslaschen aus Metall dran bleiben.

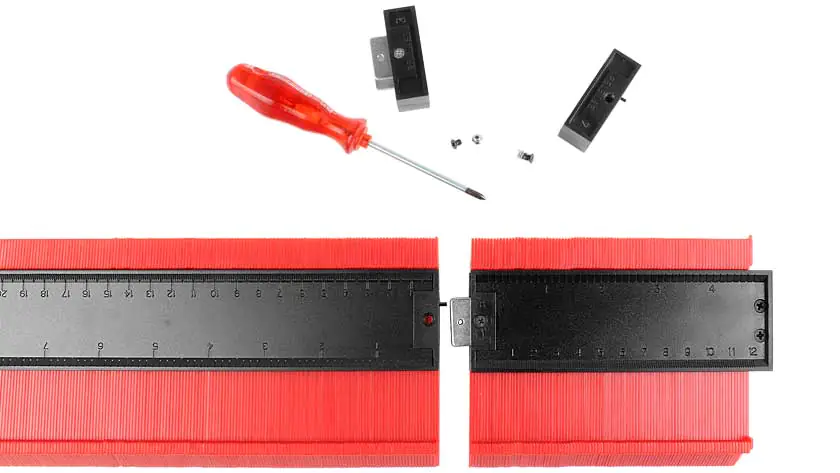

Nun stecken Sie die beiden Abtaster ohne Endstücke vorsichtig zusammen und ziehen die Schrauben fest.

Achten Sie darauf, die abgeschraubten Teile sicher aufzubewahren!

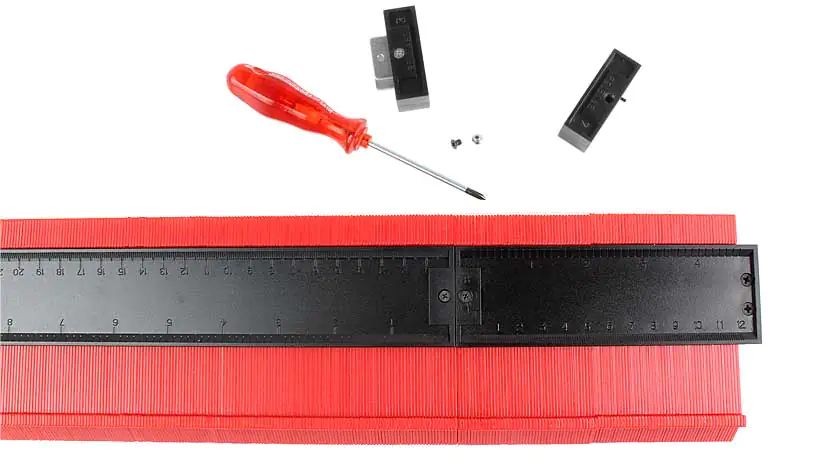

In diesem Bild sehen Sie die nahtlos verbundenen Profilabtaster. Die Profillänge verlängert sich beim Verbinden einer kleinen und einer großen Schablone auf 384 mm, beim Verbinden zweier großer Schablonen auf 514 mm.

Hinweis: Es kann sein, dass Sie alle Lamellen eines Abtasters um 180° drehen müssen!
