Anwendungsbeispiel - Granit-Messplatte

Messung der Planheit einer Hobelsohle und des rechten Winkels zwischen Hobelsohle und Seitenwangen

Für die Messung der Planheit der Hobelsohle wird gerne ein Haarlineal auf die Sohle gelegt. Wir halten diese Methode nicht für ideal, da man damit bereits Abweichungen von wenigen tausendstel mm stark fokussiert sieht, die überhaupt nicht praxisgerecht sind. Stellen Sie stattdessen den Hobel auf die Granitplatte und messen Sie an verschiedenen Stellen mit der Fühlerlehre. Der dünnste Fühler an Ihrer Lehre, der nicht mehr darunter geschoben werden kann, gilt als Messergebnis. Bei hochpreisigen Metallhobeln sind dies in der Regel 0.08 mm, bei mittelpreisigen 0.15 mm.

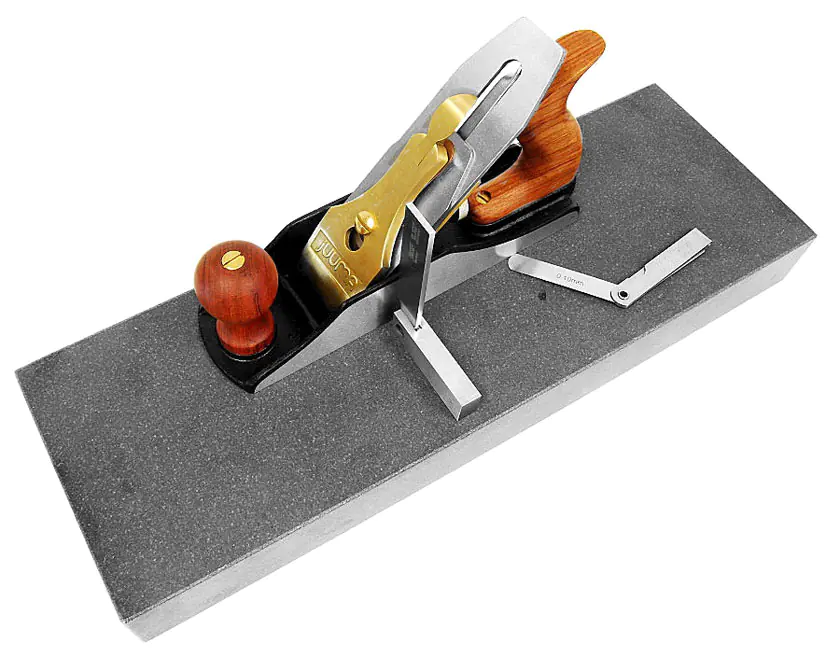

Für die Messung der Rechtwinkligkeit zwischen Hobelsohle und Seitenwangen sollte nicht die Sohle selbst als Referenz benutzt werden, da es auch innerhalb der Sohle kleine Unterschiede an einzelnen Messpunkten gibt. Am besten für diese Aufgabe ist eine genaue Messplatte aus Granit, weil damit eine neutrale Referenz gefunden ist. Mit einem Präzisionswinkel, der an die Hobelseite herangeschoben wird, kann man Abweichungen sehr gut erkennen. Der Schenkel des Winkels muss auf der Granitplatte satt aufliegen. Mit einer Fühlerlehre können Sie am oberen Rand der Seite die Abweichung nachmessen. Der dünnste Fühler an Ihrer Lehre, der nicht mehr dazwischen geschoben werden kann, gilt als Messergebnis. Bei hochpreisigen Metallhobeln sind dies in der Regel 0.06 mm, bei mittelpreisigen 0.15 mm.

Jeder Hersteller gibt, wenn überhaupt, jedoch andere Toleranzwerte vor, die von den hier angegebenen abweichen können, daher erkundigen Sie sich im Zweifelsfall direkt bei ihm.

Wichtig: Achten Sie darauf, dass die Granitplatte und das Messgut sauber und frei von Staub sind.
