Feinjustierung von Streichmaß mit Messerrad
Dieses Streichmaß mit Feinjustierung erlaubt genauestes Einstellen.

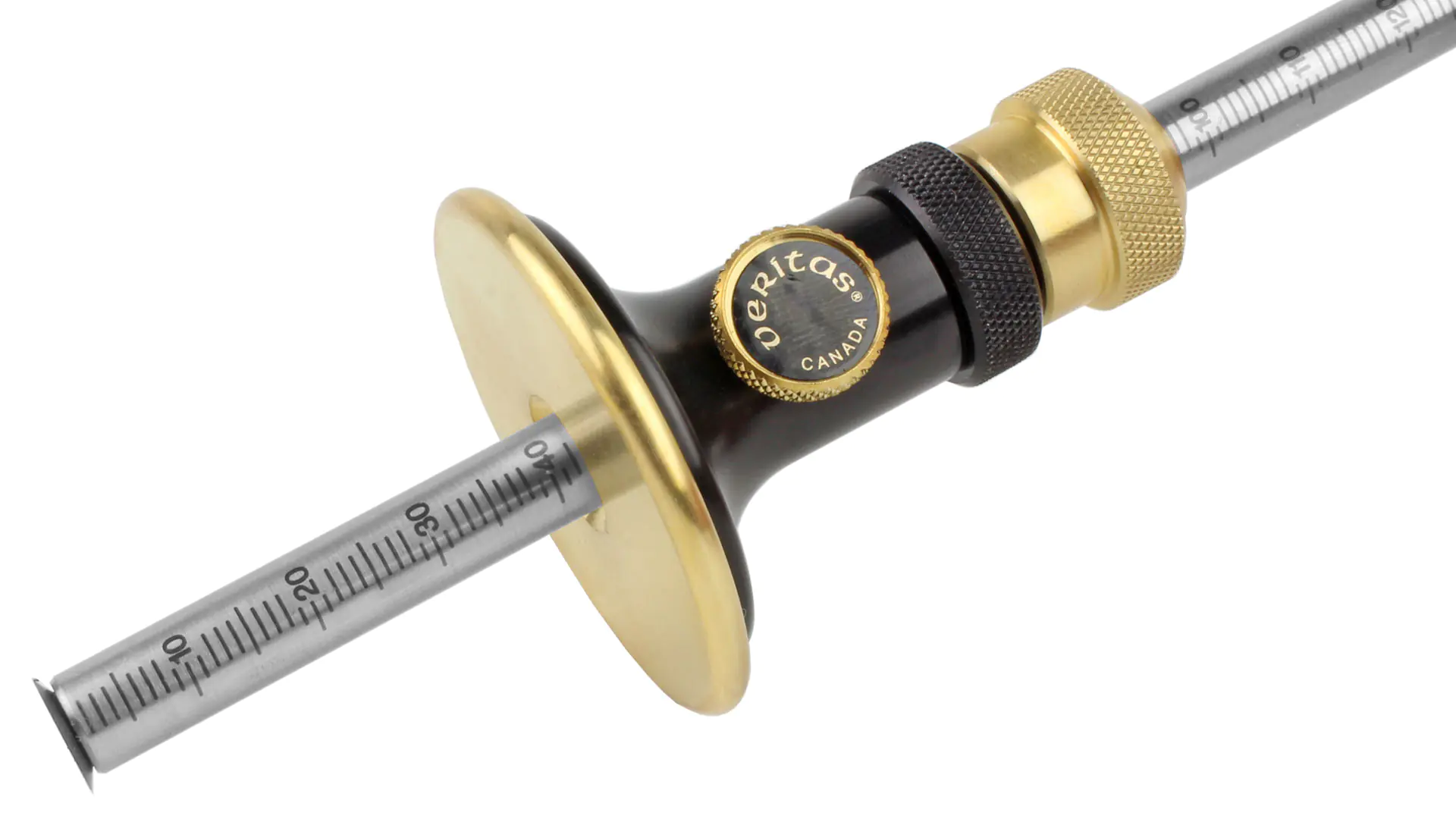

Auf dem Bild links sehen Sie drei Rändelschrauben. Die obere große Rändelschraube aus Messing löst oder fixiert die komplette Anschlageinheit auf der Rundstange aus Stahl. Nachdem das Streichmaß grob eingestellt ist, drehen Sie diese Schraube fest und halten gleichzeitig die schwarze mittlere Rändelschraube fest.
Jetzt halten Sie mit der linken Hand den Anschlag und drehen mit der rechten am Rundstab. Der Verfahrweg beträgt insgesamt 4,8 mm. Danach ziehen Sie mit der Anschlagbefestigungsschraube (unten auf dem Bild mit Aufschrift "Veritas") den Anschlag fest.
Achten Sie darauf, daß beim Drehen der großen Rändelschraube aus Messing die Anschlagbefestigungsschraube stets gelöst ist! Das Messerrad kann vollständig versenkt werden, so daß dieses Steichmaß senkrecht aufbewahrt werden kann.
