Gebrauchsanleitung für MIYANAGA S-Lock Hartmetall-Lochsägen

• Diese Lochsägen können mit Vorbohrer freihändig mit einer Bohrmaschine betrieben werden, bis Durchmesser 38 mm auch mit einem Akkuschrauber (min. 12 V). Durch hohes Drehmoment können erhebliche Kräfte auftreten. Achten Sie daher auf einen sicheren Stand.
• Tragen Sie Augenschutz um zu verhindern, dass herumfliegende Splitter oder Späne Ihre Augen treffen.
• Beachten Sie, dass kurz nach dem Bohren sowohl Schneidgut, Splitter als auch der Bohrer sehr heiß sein und Ihre Hand beim Anfassen verbrennen können.
• Benutzen Sie die Bohrmaschine niemals im Schlagmodus sondern nur im Drehmodus.
• Schalten Sie die Bohrmaschine während des Bohrens nicht aus. Der Bohrer könnte sich verklemmen.
• Ziehen Sie zum Werkzeugwechsel den Netzstecker.

• Führen Sie die Aufnahme in das Bohrfutter der Bohrmaschine ein.

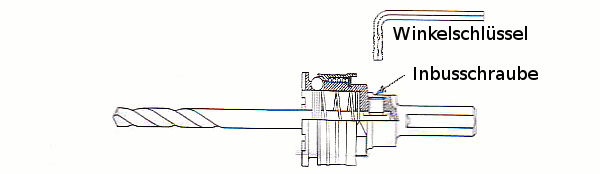

• Stecken Sie nun den Vorbohrer in die Aufnahme und ziehen Sie die Inbusschraube an (Details siehe unten).

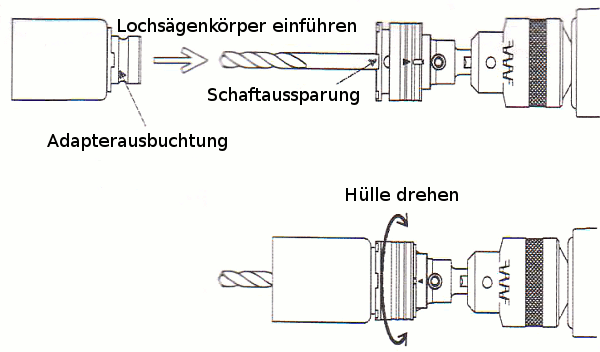

• Montieren Sie nun den Lochsägenkörper (Details siehe unten).
• Bohren Sie zunächst langsam und mit wenig Druck bis sich die Lochsäge durch Eintauchen in das Material selbst stabilisiert hat. Die Lochsäge sollte nach dem Vorbohren nicht ruckartig in das Material eintauchen!
• Dosieren Sie den Druck so, dass die Geschwindigkeit der Bohrmaschine nicht wesentlich absinkt.
• Wenn das Bohrloch fertig ist ziehen Sie die Lochsäge noch während sie sich dreht zurück. Drehrichtung nicht ändern!

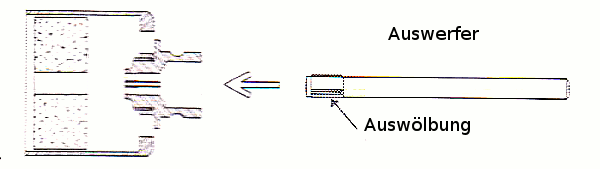

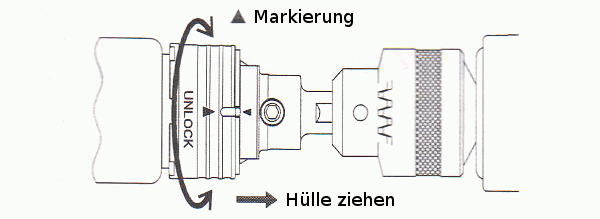

• Wenn der Bohrkern stecken bleibt, entfernen Sie die Lochsäge vom Schaft. Nun haben Sie Zugang von der den Zähnen gegenüberliegenden Seite und können den Bohrkern mit dem mitgelieferten Auswerfer Richtung Zähne ausstoßen.
