Streichmaße

Streichmaße

ECE stellt Streichmaße ganz aus Weißbuche her mit sehr gut abzulesendem Meßbereich. Ein Modell kommt aber auch mit der bekanntlich sehr harten Pockholzauflage.

Das Streichmaß von VERITAS hat statt Nadeln oder Messern ein Schneidrad. Sie finden es weiter unten auf dieser Seite.

Mini-Streichmaß mit Anreißmesser - von Crown aus Bambus Komposit
sehr handlich für kleine Werkstücke
Anreißbereich: bis 115 mm
Preis € 16,90

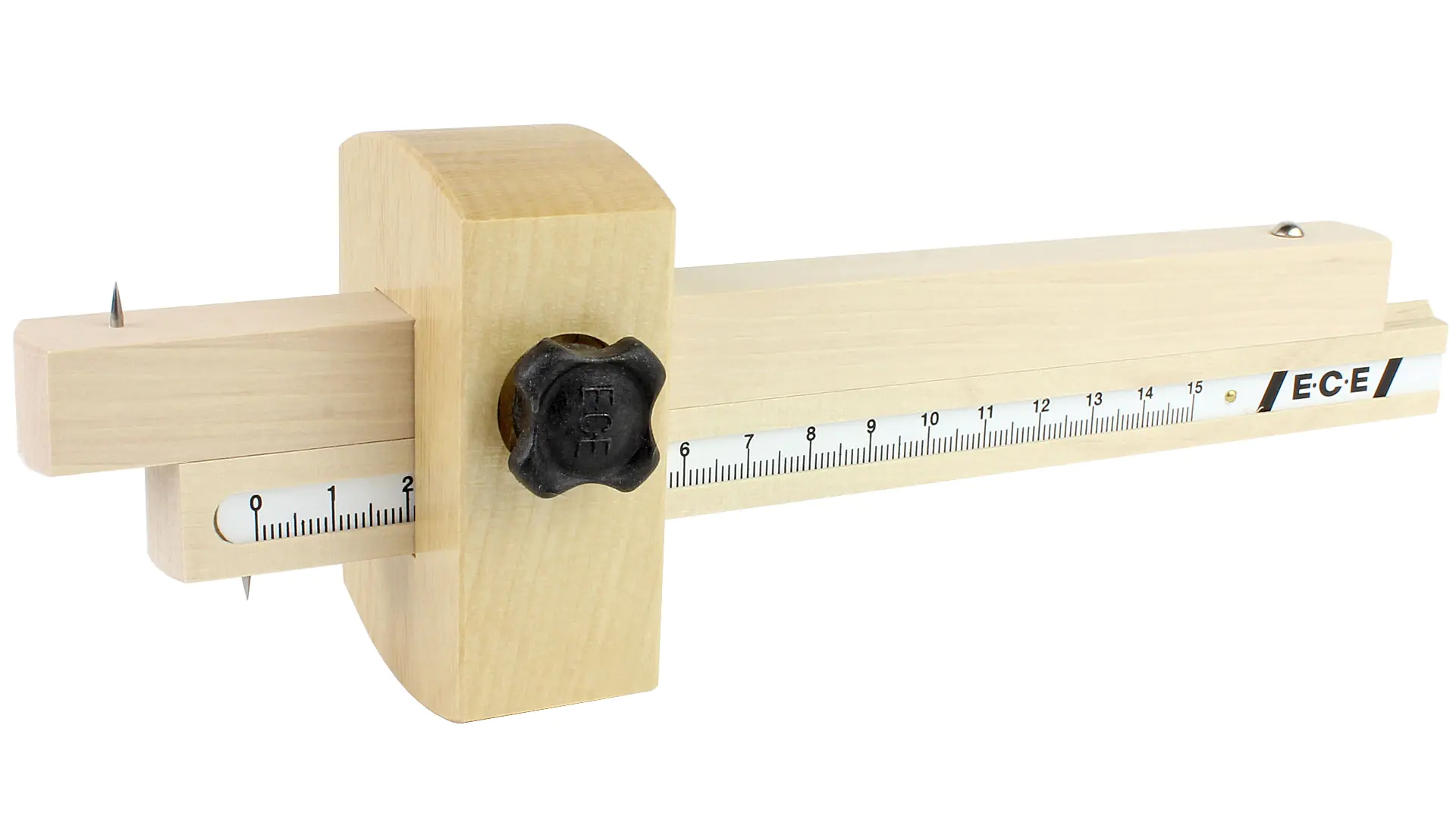

Streichmaß ganz aus Weißbuche - von ECE ohne Kurvenanschlag
Anreißbereich: bis 150 mm mit eingelassener Skala.
Preis € 29,90

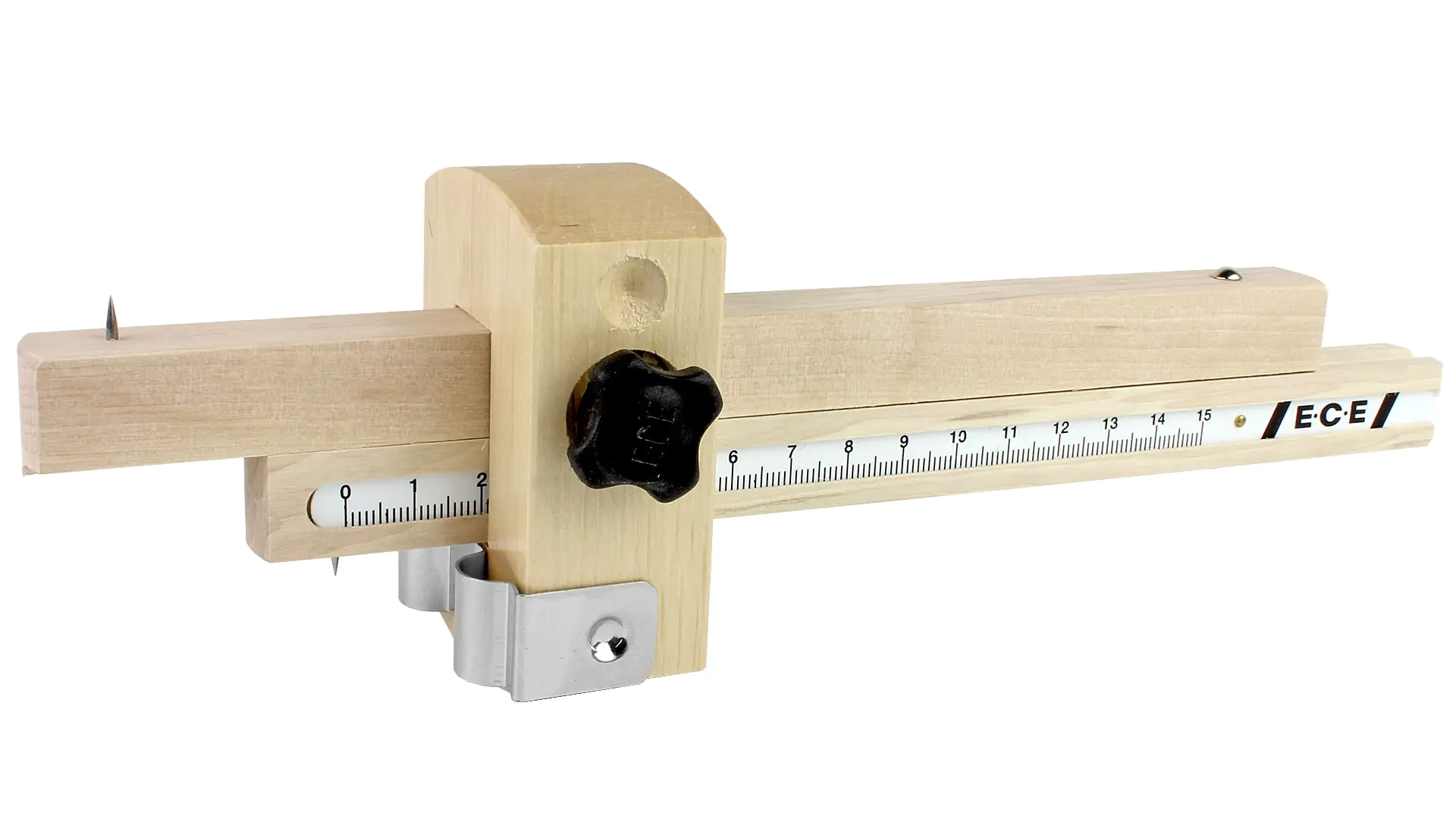

Streichmaß ganz aus Weißbuche - von ECE mit umsteckbarem Kurvenanschlag
Der abnehmbare und umsteckbare Kurvenanschlag erlaubt das Anreißen an gerundeten Flächen, wie z. B. an einem runden Tisch, in dessen Fläche man ein Intarsienband einlegen möchte.
Anreißbereich: bis 150 mm mit eingelassener Skala.
Preis € 39,90
Streichmaß aus Weißbuche mit Pockholzauflage - von ECE mit eingelassener Skala
Pockholz ist deutlich härter als Weißbuche und ist damit kaum Abnutzung unterworfen.
Anreißbereich: bis 150 mm
Preis € 36,00

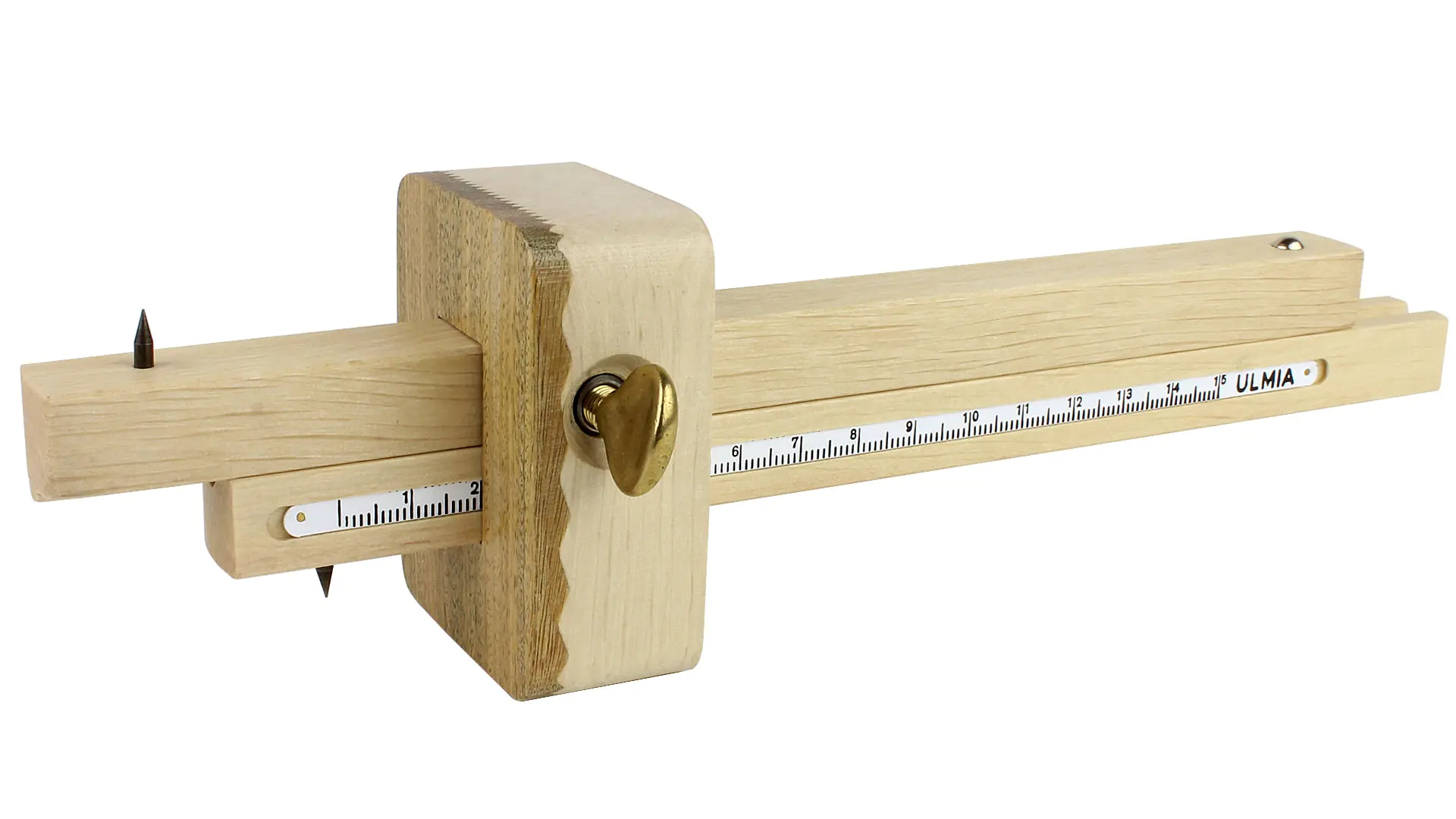

Streichmaß aus Weißbuche mit Pockholzauflage - von ULMIA mit eingelassener Skala
Anreißbereich: bis 150 mm
Preis € 39,95

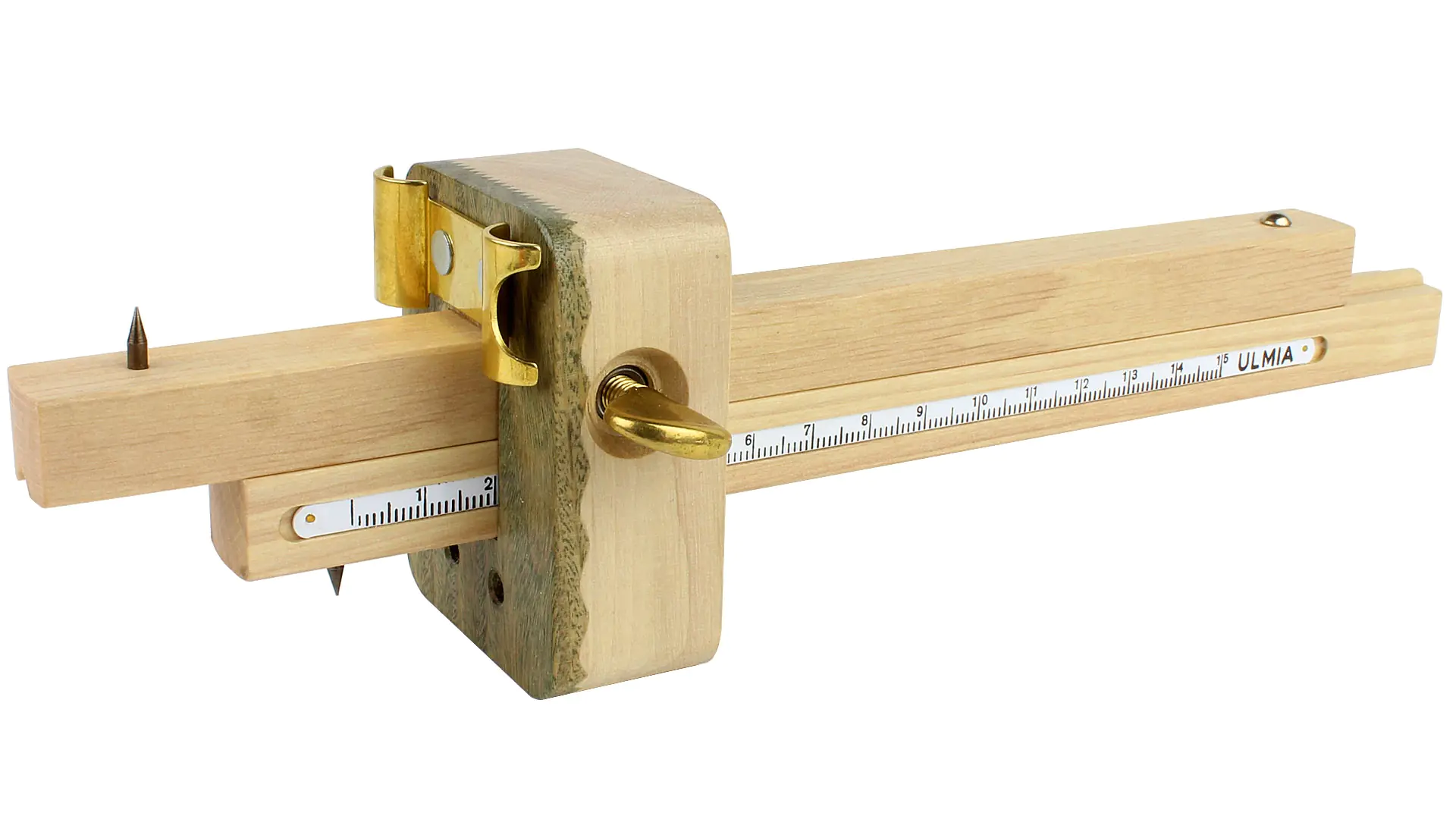

Streichmaß aus Weißbuche mit Pockholzauflage und umsteckbarem Kurvenanschlag - von ULMIA mit eingelassener Skala
Anreißbereich: bis 150 mm
Preis € 47,50

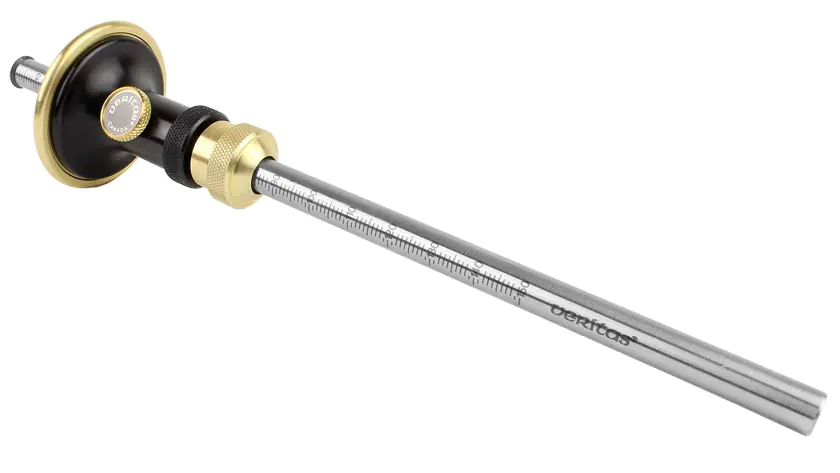

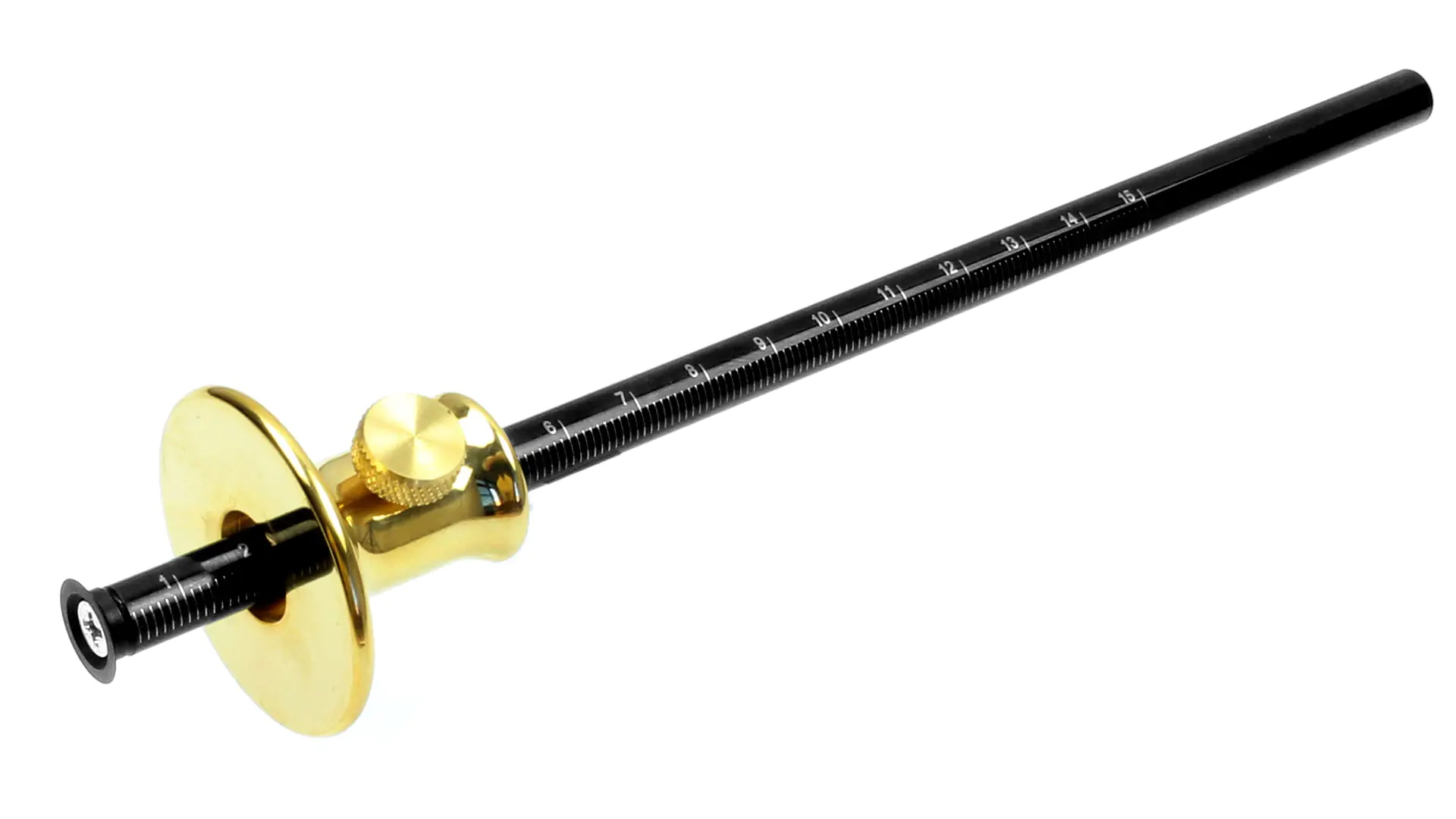

Streichmaß mit Feinjustierung und mm-Skala von VERITAS mit Stahlrad zum Markieren.
mit Feinjustierung zum genauesten Einstellen
5 mm Verstellweg der Feinjustierung
Aussparung am Anschlag, um Messerrad zu schützen
Arbeitsbereich bis 150 mm
Neu mit mm-Skala für noch bequemeres Arbeiten!
Gebrauchsanleitung
Preis € 33,90

Ersatz-Messerrad
Preis € 4,95

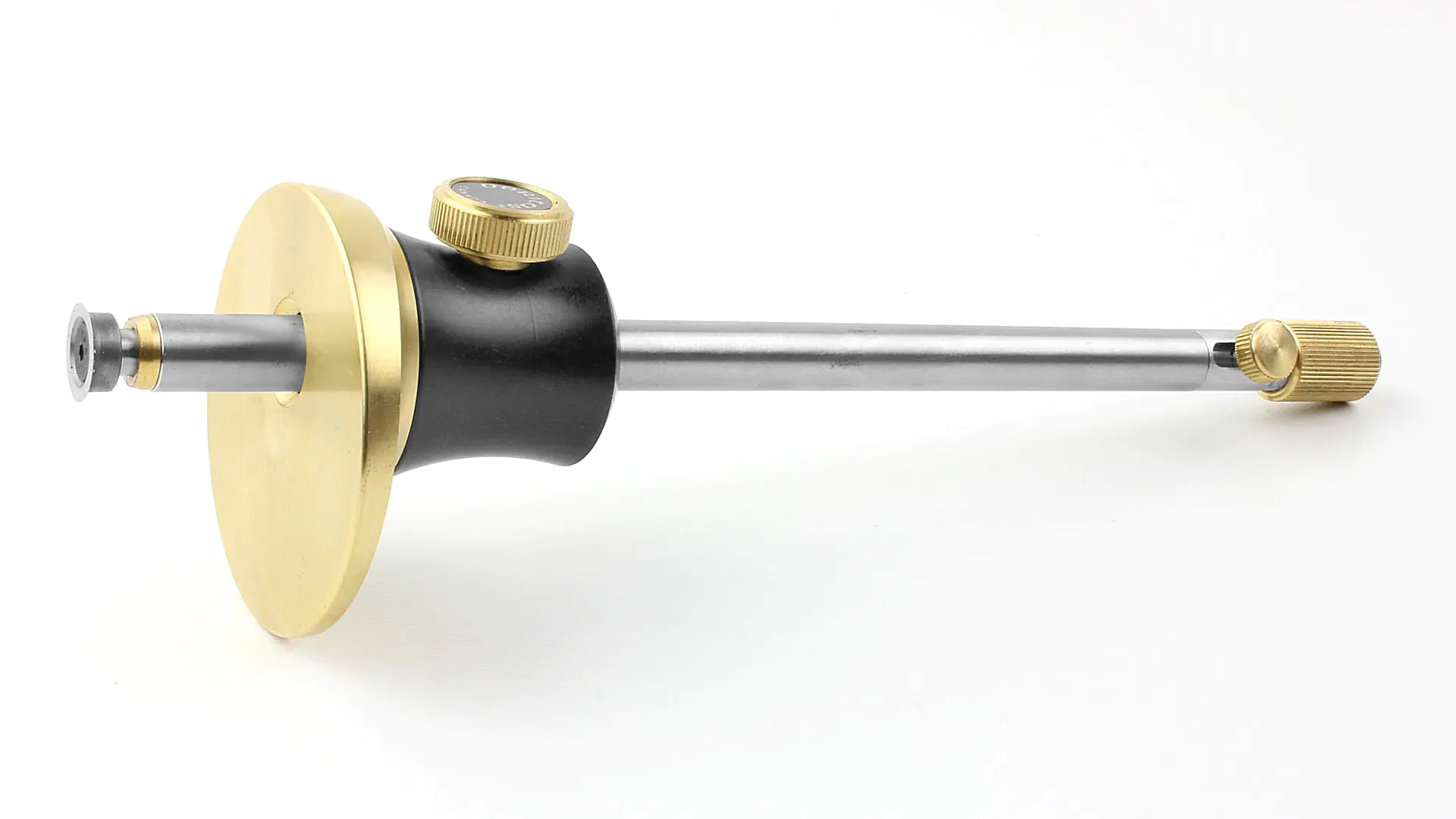

Streichmass mit Feinjustierung und Messerrad OHNE mm-Skala von VERITAS

Das überarbeitete und verfeinerte neue Streichmaß mit Feinjustierung und Messerrad von Veritas wurde basierend auf den Erfahrungen aus zwanzig Jahren Herstellung an vielen Stellen verbessert. Der Einstellmechanismus, der in die Führungsstange aus rostfreiem Stahl eingebaut ist, lässt sich intuitiv bedienen. Nachdem Sie das Streichmaß grob eingestellt haben, können Sie die Position des Schneidrades in einem Bereich von 6,35mm (1/4 inch) fein verstellen. Ein im Inneren liegendes Feingewinde ermöglicht eine langsame und sorgfältige Verstellung, so dass es sehr einfach ist das Streichmaß exakt einzustellen.

Klemmschrauben verhindern, dass sich das Streichmaß bei der Benutzung verstellt. Die Bohrungen für die Führungsstange liegen exzentrisch im Anschlagkörper aus Aluminium und in der Führungsplatte aus Messing. Dadurch ist die Auflagefläche auf dem Werkstück größer – was dabei hilft das Streichmaß senkrecht zum Werkstück zu führen – und gleichzeitig wird verhindert, dass das Streichmaß auf der Werkbank rollt.

Das Herz des Streichmaßes ist nach wie vor das Messerrad aus gehärtetem Stahl. Das Messerrad löst die beiden Hauptprobleme üblicher Streichmaße mit Nadel. Man muss nicht darauf achten das Streichmaß im richtigen Winkel zum Werkstück zu halten, damit es nicht rattert und das Messerrad hat nicht das Bestreben den Holzfasern zu folgen und so den Anriss ungenau zu machen. Das Messerrad schneidet am gesamten Umfang perfekt und hinterlässt einen sauberen Anriss, sogar in Hirnholz.

Die einseitig angeschliffene Fase des Messerrads zieht den Anschlag des Streichmaßes gegen das Werkstück und erleichtert es so exakt zu arbeiten. Das Messerrad ist am äußersten Ende der Führungsstange, was sehr nützlich ist, wenn man Maße wie Länge von Zapfenschultern oder die Tiefe von Zapfenlöchern abnehmen möchte. Man kann das Messerrad in einen Absatz im Anschlag zurückziehen, und es so geschützt aufbewahren.

Keine Skalierung

Gebrauchsanleitung (PDF)

Preis € 49,50

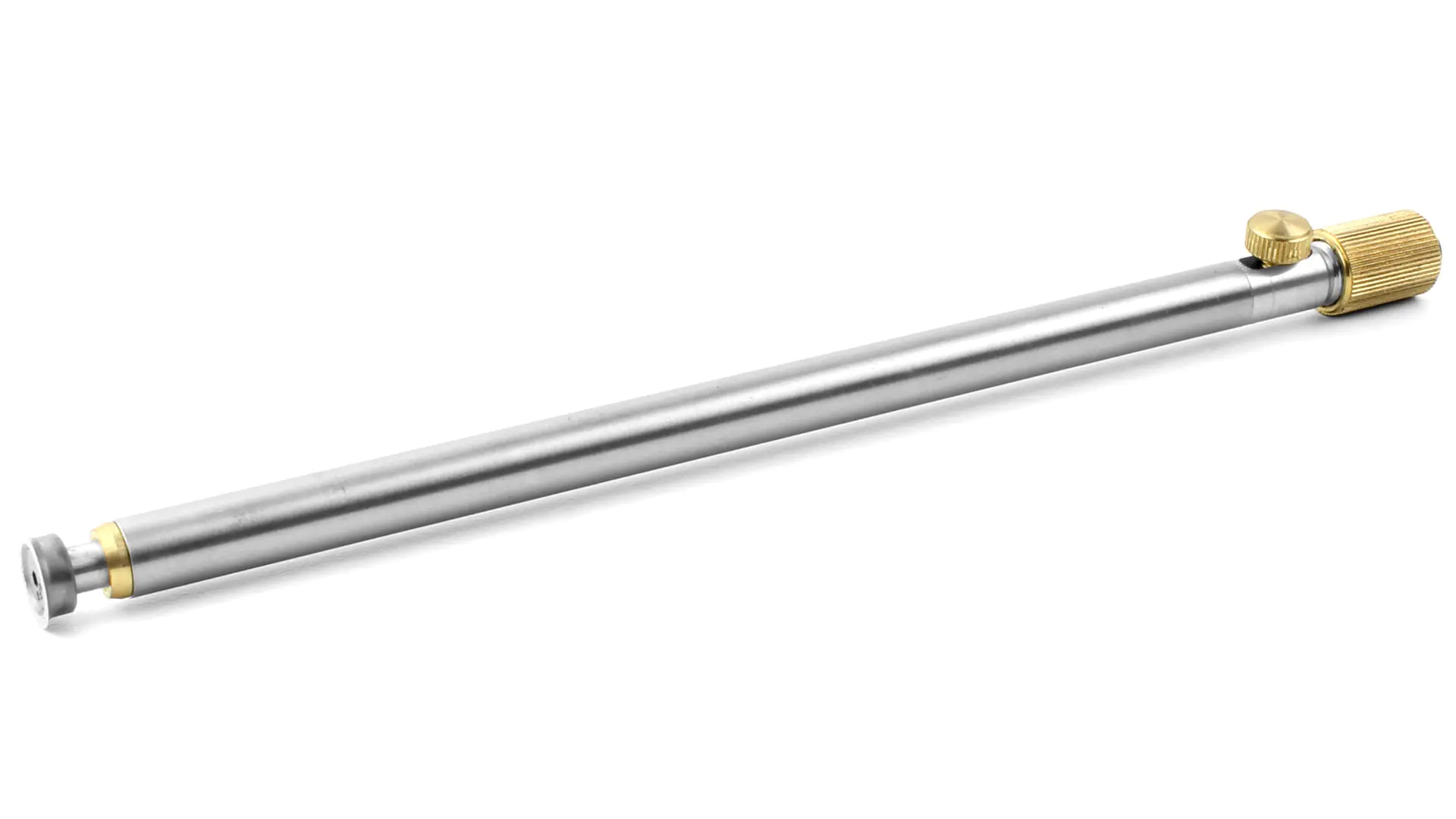

Stab mit Feinjustierung ohne Anschlag für VERITAS Streichmass

Der Stab mit Feinjustierung ist auch ohne den Anschlagkörper erhältlich, damit Sie ein schon vorhandenes einfaches Streichmass auf den neuen Einstellmechanismus umbauen können. Sie können diesen Stab für jedes Streichmass mit einer 7,94 mm (5/16 inch) Bohrung verwenden.

Gebrauchsanleitung (PDF)

Preis € 26,50

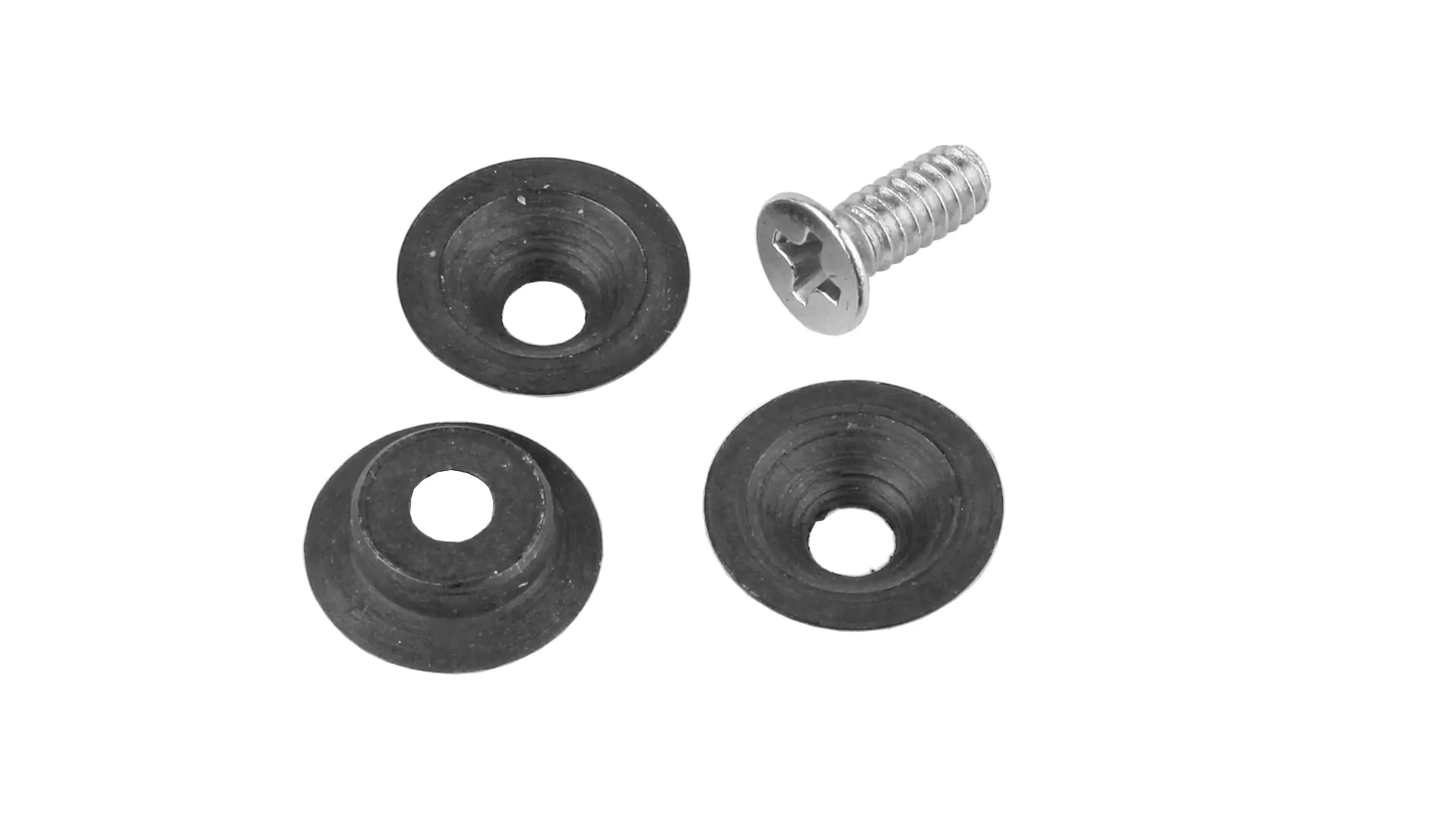

VERITAS Schneidräder für Zapfen
Marking/Mortise Gauge Heads
VERITAS Schneidräder für Zapfen
VERITAS Schneidräder für Zapfen Diese Schneidräder sind zur Verwendung mit dem Streichmaß von Veritas gedacht, passen aber auch an jedes andere Streichmaß dessen Schaft einen Durchmesser von 7.92 mm (5/16 inch) hat. Hinweis: paßt nicht auf 8 mm-Schäfte!

Die Schneidräder sind aus Kohlenstoffstahl hergestellt und haben einen Durchmesser von 16 mm. Sie schneiden am gesamten Umfang und trennen die Holzfasern glatt auf, anstatt sie zu zerreißen, so dass Sie saubere Anrisse erhalten. Die Schneidräder haben nur auf einer Seite eine Fase. Wenn Sie die Schneidräder so montieren, dass die Fasen in die gleiche Richtung zeigen können Sie gleichzeitig zwei parallele Linien anreißen. Wenn die Fasen zueinander zeigen können Sie Zapfenlöcher perfekt so anreißen, dass das Stemmeisen sauber in den Anriss eingreift.

Die Schneidräder werden mit Hilfe der Klemmschrauben auf den Streichmaß fixiert. Der minimale Abstand der Schneiden beträgt dabei 9,5 mm (3/8 inch). Im Lieferumfang befindet sich noch ein Stützring, der über das Streichmaß gesteckt werden kann und direkt am Anschlag befestigt wird. Dieser sorgt dafür, dass der Schaft des Streichmaßes immer parallel zum Werkstück bleibt. Das ist speziell dann nützlich, wenn Sie Risse herstellen, die weit von Anschlag entfernt sind.

Im Lieferumfang dieses in Kanada hergestellten Werkzeuges sind zwei Schneidräder, ein Anschlagring, ein Winkelschlüssel, sowie eine Anleitung (in Englischer Sprache) enthalten.
Gebrauchsanleitung - Deutsch (PDF: 0,2 MB)
Preis € 11,90
VERITAS Zapfenstreichmaß mit 2 Messerrädern
(Dual Marking Gauge)
Die beiden unabhängig von einander verstellbaren Stäbe dieses Streichmaßes ermöglichen es Ihnen, zwei Maße gleichzeitig einzustellen. So können sie schnell zwischen den beiden Maßen wechseln, wenn Sie sich wiederholende Maße anreißen oder übertragen. Großes Bild

Überstände von bis zu 146 mm lassen sich einfach einstellen, da ein interner O-Ring eine leichte, aber konstante Reibung an jedem Stab erzeugt. Eine Rändelschraube arretiert die Einstellung. Die Messerräder aus gehärtetem Stahl markieren an jeder Stelle ihres Umfangs perfekt. Weil diese die Holzfasern schneiden und nicht reißen sind die Anrisse sehr sauber – sogar quer zur Holzfaser. Die Schneidräder sind so angeordnet, dass die Fasen in entgegengesetzte Richtungen zeigen. Dadurch ist sichergestellt, dass die Fase immer so angeordnet werden kann, dass sie zu der Seite zeigt, die abgesägt werden soll.

Bei einem Stab ist das Schneidrad ganz am Ende angeordnet. Dieses ist nützlich, wenn man etwa die Tiefe von Zapfenlöchern oder –Schultern abnehmen will. Jedes Schneidrad kann in den Messinganschlag zurückgezogen werden um es beim Transportieren zu schützen, oder um das Streichmaß nur mit einem Schneidrad zu nutzen. Die exzentrische Anordnung der Stäbe sorgt für eine große Anschlagfläche und verhindert das Wegrollen des Werkzeugs.
Aluminium-Gehäuse mit Messing-Anschlag und Stäben aus Edelstahl.
Gesamtlänge: 184 mm. Mehr Bilder!
Zur Zeit nicht lieferbar!
Bestell Nr. 308795In den Warenkorb Preis € 47,90

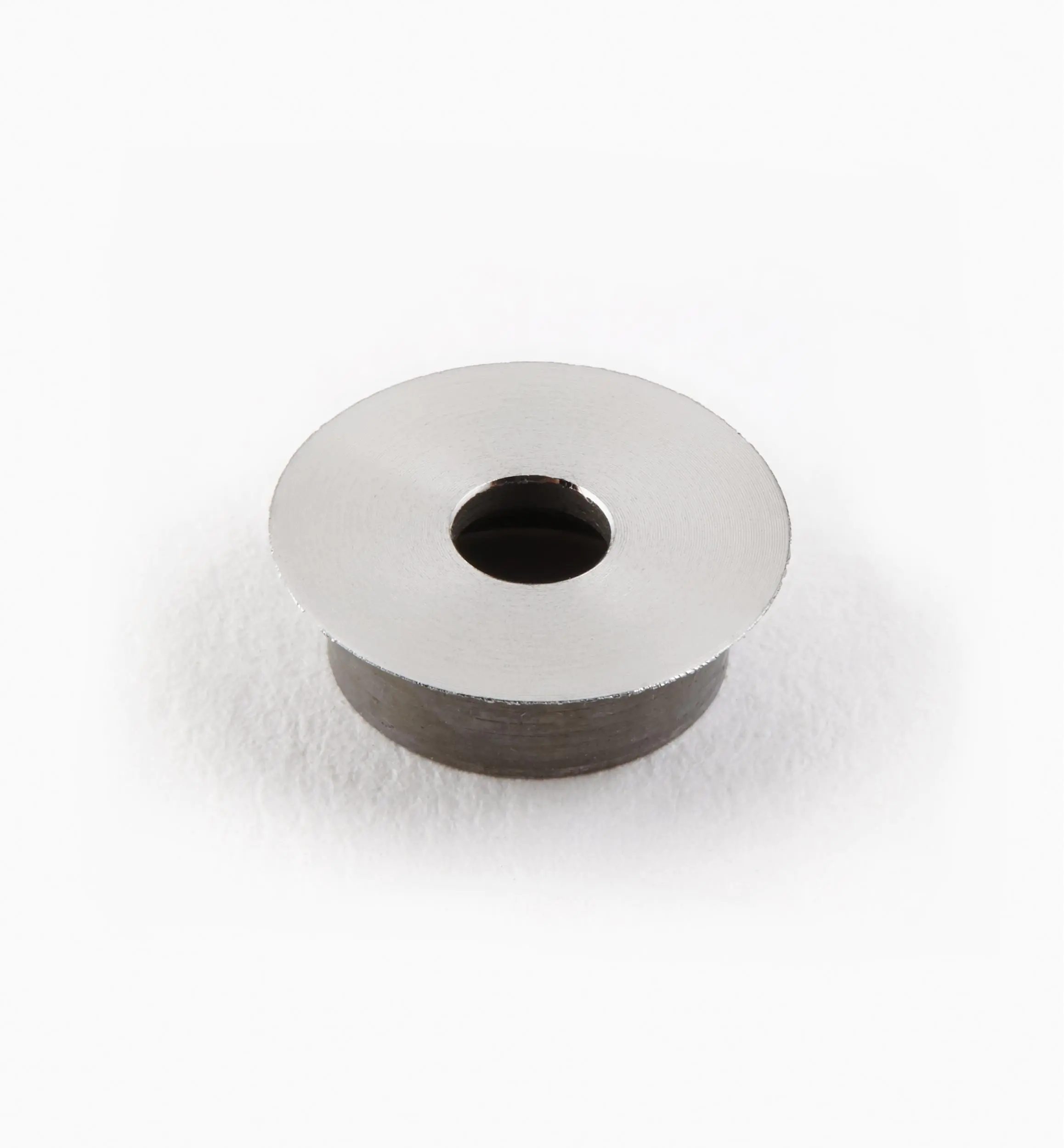

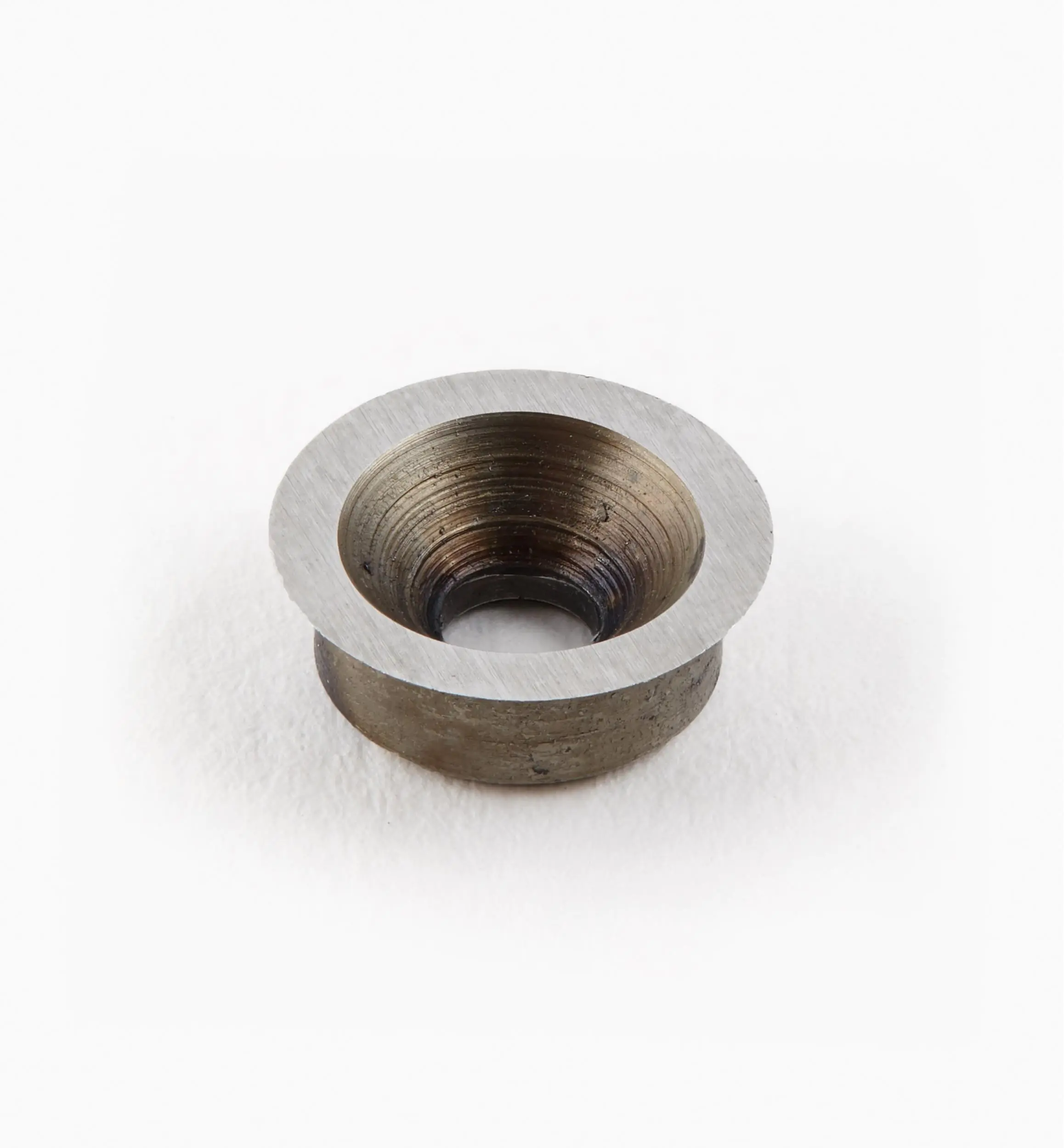

Ersatzmesserrad aussen fuer Zapfenstreichmass
Preis € 4,90

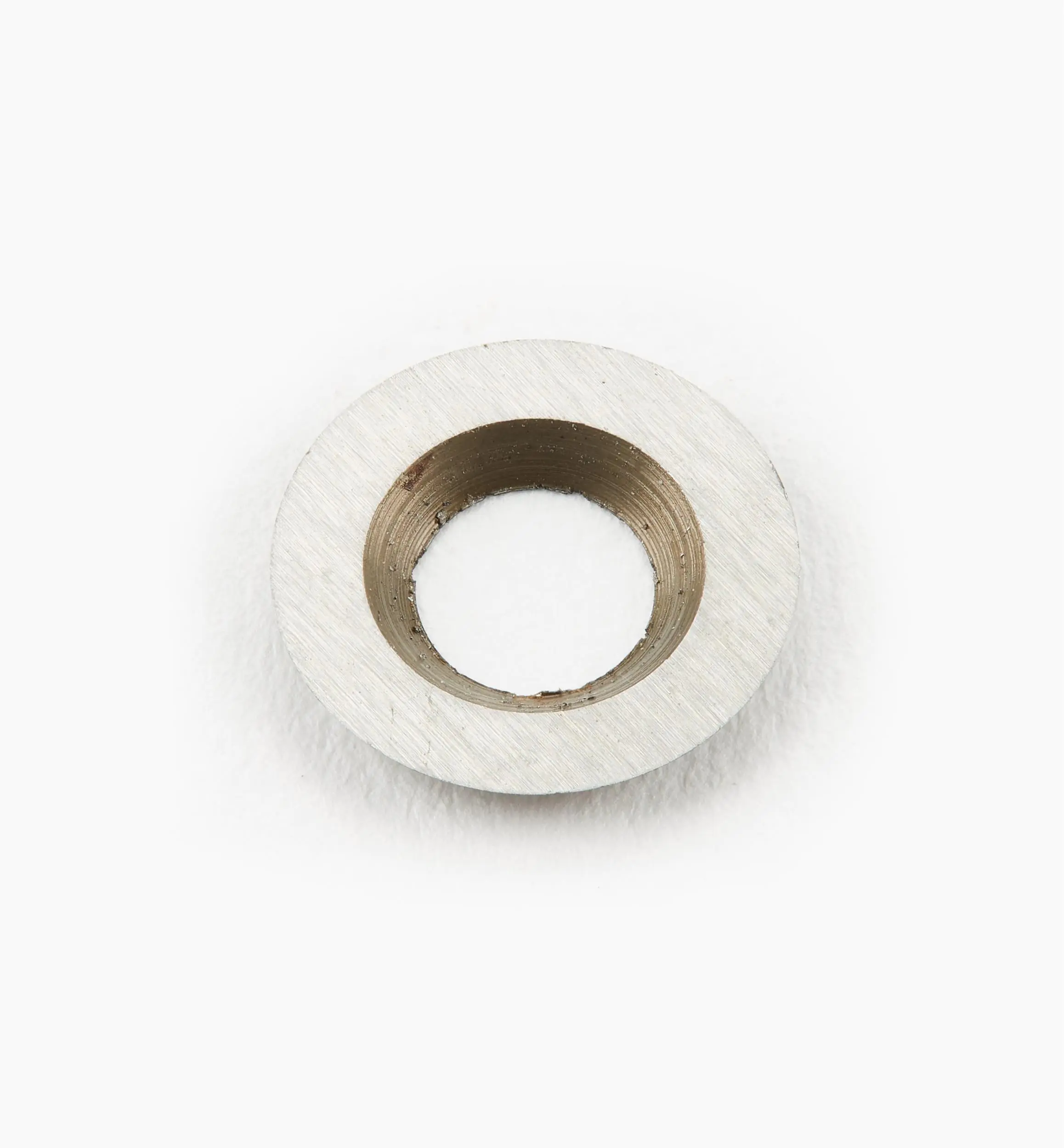

Ersatzmesserrad innen fuer Zapfenstreichmass
Preis € 4,90

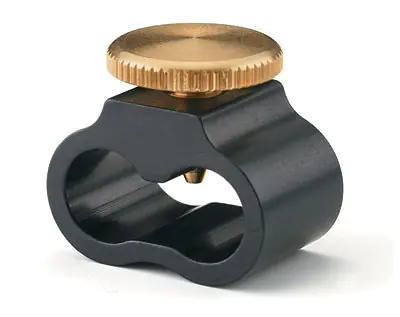

Schaftzwinge (Shaft Clamp) für VERITAS Zapfenstreichmaß Diese Schaftzwinge ist so konstruiert, dass sie optimal zum VERITAS Zapfenstreichmaß (Dual Marking Gauge) passt. Man kann sie über die beiden Führungsstäbe schieben und diese dann in Ihrer Position zueinander fixieren. Dabei bleibt der Anschlag des Streichmaßes beweglich und kann frei eingestellt werden. Das erlaubt es Ihnen das Maß des Zapfens oder des Zapfenlochs beizubehalten, wenn Sie Teile von unterschiedlicher Stärke zusammenfügen, da es verhindert, dass der Abstand der Schneidräder sich verändert während Sie den Anschlag verstellen. Die 12,7 mm (1/2 inch) lange Zwinge aus stranggepressten Aluminium ist präzise gefertigt, um ein Klemmen auf den Führungsstäben zu vermeiden. Sie verfügt über eine aus Messing gedrehte Rändelschraube, die die Oberfläche der Führungsstäbe (diese sind aus Stahl) beim Festziehen nicht beschädigt.
Preis € 9,50


Bild:
Die zusätzliche Schaftzwinge arretiert die Schneiden, dabei bleibt der Anschlag verstellbar.
