BENCHCRAFTED Solo-Schere (Crisscross Solo)

Diese Schere dient dazu die Backe einer Beinzange parallel zum Bein der Hobelbank zu halten. Sie besteht im Wesentlichen aus zwei gleichlangen Armen aus Stahl, die in der Mitte mit Hilfe einer Achse beweglich verbunden sind. Die beiden oberen Enden der Arme werden (ebenfalls beweglich mit Hilfe von Achsen) mit dem Bein der Hobelbank und der beweglichen Backe der Beinzange verbunden. Der dadurch entstehende Mechanismus sorgt nicht nur dafür, dass die bewegliche Backe der Zange parallel zum Bein der Hobelbank bleibt, sondern trägt auch noch sowohl sein eigenes Gewicht, als auch das der Spindel und der Backe. Seine besondere Schönheit besteht in seiner Einfachheit.

Die Solo-Schere wird mit Hilfe zweier 9,5 mm (3/8 inch) dicken und 204 mm (8 inch) langen Stifte aus Stahl am Bein der Hobelbank und an der beweglichen Backe befestigt. Die dafür nötigen Löcher lassen sich am genauesten mit Hilfe einer Bohrsäule herstellen. Deshalb sollten Sie diese Schere verwenden, wenn Sie eine Bank neu bauen und das Bein noch mit Hilfe der Bohrsäule bearbeiten können.

Gewicht 4,6 kg

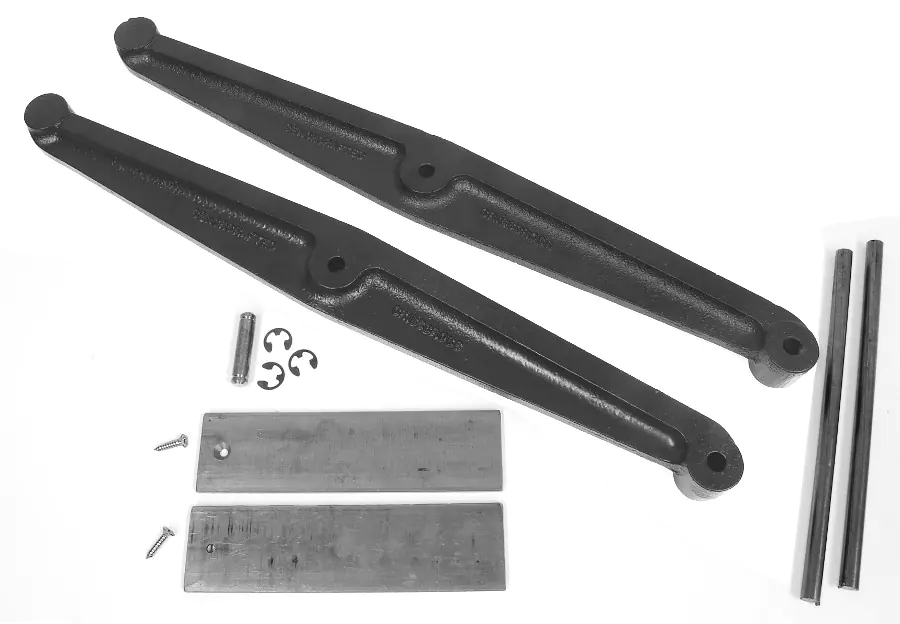

Lieferumfang der Solo-Schere :

• 2   Scherenarme
• 1   Achse zur Verbindung der Arme
• 3   Sprengringe (einer als Reserve)
• 2   204 mm (8 inch) lange Stahlstifte
• 2   44,5 mm (1-3/4 inch) Lagerplatten aus Stahl
• 2   4,2 mm Holzschrauben (#8)

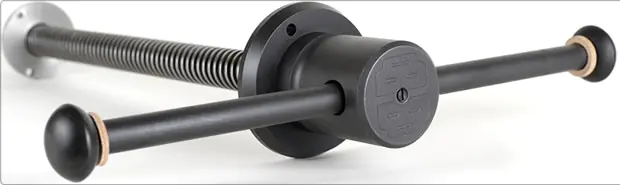

Die Einbauanleitung ist dieselbe wie die für den Spindelsatz.

Hinweise zur Montage: Neben den üblichen Werkzeugen zur Holzbearbeitung die Sie brauchen um die hölzernen Teile der Zange herzustellen und sie zu montieren, benötigen Sie noch einige weitere in Kontinentaleuropa eher unübliche Werkzeuge in inch-Maßen.

Sie benötigen:

• 3/8 inch oder 9.5 mm Bohrer für die Bohrungen für die Stahlstifte

Bevor Sie sich für eine der Scheren entscheiden sollten Sie die Original-Einbauanleitung in deutscher Übersetzung lesen.
Anleitung in deutscher Sprache und Bauplan für eine komplette Hobelbank in metrischen Maßen mit Videos

Noch eine Hilfestellung zur Entscheidung: Die Crisscross Solo kann nur dem empfohlen werden, der eine große und absolut präzise Ständerbohrmaschine hat (100%ig senkrecht und ohne jegliches Spiel!). Auf einem Bohrständer ist das nicht mehr zu machen. Bedenken Sie das das 9,5 mm breite Loch für den Stab in die 24 cm breite Vorderzange gebohrt werden muß. Zwischen Bohrfutter und Tischauflage müssen dann mindestens 34 cm Platz sein. Das Loch muss von beiden Seiten gebohrt werden und sollte sich natürlich genau in der Mitte treffen. Präzise anzeichnen und ausrichten ist nicht ohne. Auch wenn die Crisscross Retro etwas mehr Fräsarbeit ist, verzeiht sie eher ein paar Toleranzen, als die Solo mit dem Stab und der 24 cm langen genau senkrecht und rechtwinklig zur Zange verlaufenden Bohrung. Die Retro ist deutlich einfacher zu montieren, auch wenn sie teurer ist. Die Chriscross Solo wird sicher den einen oder anderen überfordern ...
