EuroHingeJig™ - Bohrschablone für Topfscharniere
MILESCRAFT
Vorrätig, Lieferzeit: 1-3 Tage innerhalb Deutschlands
Produktinformationen

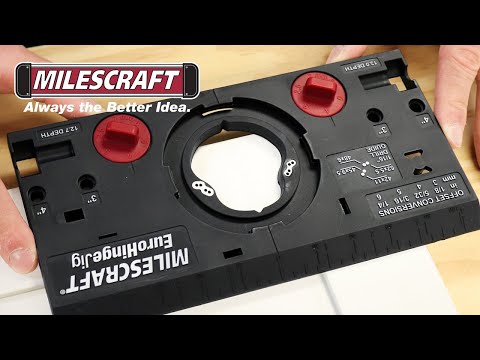

Mit dem Milescraft EuroHingeJig ist die Montage von verdeckten Scharnieren, wie sie im europäischen Raum üblich sind, kein Problem mehr. Die praktisch selbstausrichtende Schablone eignet sich sowohl für rahmenlose Korpusse, als auch vorgesetzte Rahmen und verfügt über Einstellungen für viele gängige Scharnierarten und Topfpositionen. Sie verfügt desweiteren über eine Funktion, die bei der Positionierung und Montage der Tür am Schrank hilft.
Zwei Kantenausrichtungsknöpfe positionieren die Topfbohrung von der Türkante aus, während der Kantenausrichtungsstift den Abstand von oben bzw. unten festlegt.

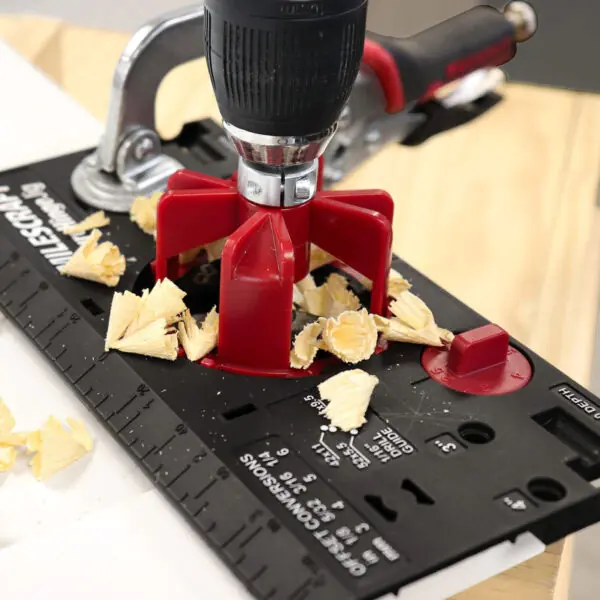

Die Bohrführung mit Metallbuchse rastet mittels eines Bajonettverschlusses in der Vorrichtung sicher ein und sorgt für ein genau positioniertes Scharnierloch.
Die in den Körper der Vorrichtung integrierten Führungsbuchsen aus Metall ermöglichen das Vorbohren von Pilotlöchern an vier üblichen Positionen, um sicherzustellen, dass die Scharniere genau dort sitzen, wo sie sollen, und die Tür sauber schließt.
Einfache Einstellung der Bohrtiefe für das Scharnierloch mittels des mitgelieferten Hartmetall bestückten Kunstbohrers, unter Verwendung des mitgelieferten Tiefenstopps.

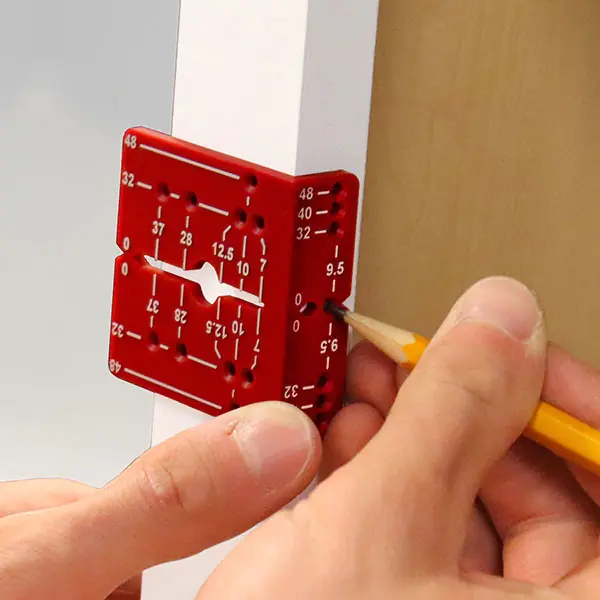

Die Scharniermarkierungshilfe ermöglicht die Übertragung und Markierung der Mittellinien und der Scharnierposition auf die Schrankwand.
Mit Ausnahme des Kunstbohrers samt Tiefenstopp lassen sich alle anderen Teile auf der Rückseite des Grundkörpers aus robustem, schlagzähem Kunststoff einrasten. So bleibt alles zusammen und nichts geht so schnell verloren.
Mit diesem Set hält man alles in der Hand, was man neben den in jeder Werkstatt sowieso vorhandenen Werkzeugen benötigt, um nahezu kinderleicht passgenaue Topfbohrungen einzubringen. Besonders gut macht sich Arbeit jedoch mit zwei Exemplaren 2“ Faceclamp 328696.
Lieferumfang:
- Grundkörper
- Bohrglocke
- 35 mm HM-Kunstbohrer mit Tiefenstopp
- 3 mm Inbusschlüssel
- 1,5 mm Spiralbohrer
- Anschlagstift
- Markierhilfe
Ausführliche Bedienungsanleitung in 4 Sprachen (GB, F, E, D)
