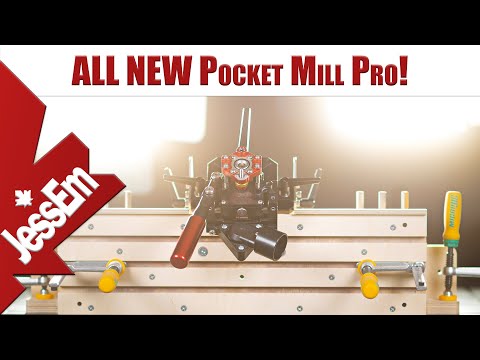

Pocket Mill Pro mit Winkelanschlag

JESSEM

Der Winkel kann mittels Schrauben (nicht im Lieferumfang) z.B. an einem Arbeitstisch oder einer Hobelbank angebracht werden. Zwei Spannschrauben, mit nach Belieben positionierbaren Spannhebeln, fixieren hierbei den verschiebbaren Schlitten, der zur genauen Positionierung des zu bearbeitenden Werkstückes über die entsprechenden Markierungen verfügt. Wenn das Stück Holz z.B. mittels Zwingen, Kniehelbelspannern oder einer Vorderzange entsprechend fixiert ist, wird der Hauptkörper in Richtung Werkstück bis auf Anschlag in die Arbeitsposition gebracht und dort mit dem großen zentralen Spannhebel gesichert. Über seitliche Madenschrauben mit Inbusaufnahme wird die Breite des Einsteckloches vorgegeben, mit der Möglichkeit, die Passung nach Wunsch eher straffer oder lockerer zu realisieren. Mit der leichtgängigen Rändelmutter im vorderen Bereich legt man die gewünschte Tiefe fest. Eine gesamte Umdrehung entspricht hierbei 1 mm, eine Raststufe, ein gut hör- und fühlbares „Klick“, repräsentiert 0,13 mm Verstellung.

Nun braucht nur noch der Fräsbohrer (Endmill Kit) eingespannt in eine Bohrmaschine oder einen Akkuschrauber, in die Bohrbuchse eingeführt werden. Mit vertikalem Druck und gleichzeitig seitlicher Bewegung des Führungshebels auf der linken Seite, jeweils bis zum eingestellten Anschlag rechts und links, wird der Vorgang solange fortgeführt, bis die eingestellte Tiefe erreicht ist und es nicht weiter geht. Nach jedem Durchgang von links nach rechts senkt sich die Schablone automatisch um rund 1,3 mm ab. Die Handhabung stellt keine großen Anforderungen an die Koordinationsfähigkeit des Anwenders, sondern ergibt sich quasi wie von selbst. Ein Druck auf die zentrale vordere Taste löst den Mechanismus und bringt die Einheit wieder nach oben in die Ausgangsposition.

Lieferumfang:

• Montagewinkel aus eloxiertem, 11 mm starkem Aluminium
• Schlitten aus eloxiertem Aluminium
• Hauptkörper aus eloxiertem Aluminium, Edelstahl und Messing, Spannhebel aus Kunststoff, Inbusschüssel für seitliche Begrenzungsschrauben
• 2 Absaugstutzen aus Kunststoff, positionierbar nach links oder rechts, Durchmesser innen/außen: 1x 31,5/38 mm, 1x 35/40 mm
• Fräsbohrer Endmill Kit 6 mm (Artikel 332097)

Pocket Mill Pro von JessEm im Allgemeinen

Für die Verbindung von Bauteilen über Eck, sei es stumpf oder auf Gehrung, aber auch in der Fläche, sowohl bei Massivholz als auch vorgefertigtem Plattenmaterial, haben sich u.a. Runddübel schon seit langem bewährt.

Anders als bei den erst später entwickelten Flachdübeln in den verschiedensten Ausführungen, hält sich der finanzielle Aufwand bei Runddübeln in engen Grenzen. Mit einer Dübelschablone ist man schon dabei, eine Bohrmaschine oder ein Akkuschrauber dürfte in jeder Werkstatt vorhanden sein.

Für den Einsatz eines Flachdübelsystems hingegen, waren bisher sehr hochpreisige Spezialmaschinen erforderlich, die sich in der Regel erst dann amortisieren, wenn sie regelmäßig und in beträchtlichem Umfang in Gebrauch sind. Also vornehmlich in der professionellen Anwendung, wenn es auf Geschwindigkeit und Stückzahl ankommt.

Der kanadische Hersteller JessEm, der schon seit langer Zeit für innovative und durchdachte Lösungen im Bereich der Holzbearbeitung steht, hat nun eine Art Hybrid-Lösung vorgestellt, die den Einsatz von Flachdübeln erlaubt, bei einem Minimum an zusätzlich benötigtem Werkzeug, bzw. Zusatzkosten.

Die zum Patent angemeldete Pocket Mill Pro ist hierbei vor allem für semi-professionelle Anwender interessant, kann aber natürlich auch in kleineren professionellen Werkstätten zum Einsatz kommen, bei denen höchster Durchsatz nicht ausschlaggebend ist, aber auch für weniger erfahrene Einsteiger aus dem DIY-Bereich, die sich den kostengünstigen Schritt auf ein höheres Level nicht vorenthalten möchten.

Es handelt es sich bei der Pocket Mill Pro um eine Vorrichtung, mit deren Hilfe man schnell und einfach, lediglich unter Verwendung einer Bohrmaschine oder eines Akkuschaubers (>= 1200 U/min) und eines der Materialstärke des Flachdübels entsprechenden Fräsbohrers, die benötigten Aussparungen einbringen kann. Typisch für den Hersteller sind neben erprobter Funktion, ansprechendem Design und hochwertiger Verarbeitung auch die Materialauswahl. Mit Ausnahme des Absaugstutzens, der aus Kunststoff gefertigt ist, handelt es sich bei der Pocket Mill Pro um eine solide Ganzmetallausführung, die in der Hauptsache aus eloxiertem Aluminium und Edelstahl gefertigt ist. Sie setzt sich aus einem Schlitten und dem eigentlichen Hauptkörper zusammen.

Einsetzbare Flachdübel:
Es können sowohl handelsübliche, bereits konfektionierte Flachdübel genutzt werden, als auch abgelängte Stangenware. Des Weiteren ist es auch möglich, sich mittels Halb- oder Viertelstab- bzw. Abrundfräsern eigene Dübel aus geeignetem Material (Resteverwertung) selbst zu fertigen oder die Ecken einer Leiste durch ein paar Hobelzüge entsprechend abzurunden.
