BENCHCRAFTED Schlittenzange (Wagon Vice)

507,36 €* 596,90 €*

Du sparst 89,54 €!

Preise inkl. MwSt. zzgl. Versandkosten

Vorrätig, Lieferzeit: 1-3 Tage innerhalb Deutschlands

Version

Handrad ohne Oberflächenbearbeitung

Handrad mit Oberflächenbearbeitung

Produktnummer: 328200

Produktinformationen

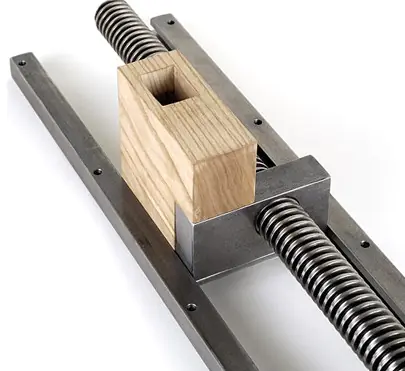

Die Schlittenzange von Benchcrafted ist sehr robust, präzise und leichtgängig. Sie ist so gestaltet, dass sie perfekt zu einer Roubo-Hobelbank mit einer Platte die mindestens 100 mm stark ist, passt. Trotzdem kann man sie in jede Werkbank mit einer stabilen Platte einbauen. Sie kann auch in Hobelbänke mit dünneren Platten, breiter Schürze und Hirnleiste eingebaut werden. Der Einbau in bestehende Hobelbänke ist auch möglich. Alle für die Montage nötigen Teile sind enthalten. Den hölzernen Schlitten (s. Bild, nicht im Lieferumfang enthalten) können Sie passend zu ihrer Hobelbank und Ihren Bankhaken selber fertigen.

Die Hauptaufgabe aller Hinterzangen ist das Klemmen von Werkstücken zwischen Bankhaken. Genau hierfür ist die Schlittenzange besonders gut geeignet. Das Verstellen geht mit dem Handrad etwa doppelt so schnell wie mit einem klassischen Zangenschlüssel. Das schwere Handrad bewegt den Schlitten von alleine weiter wenn es erstmal mit Hilfe des Drehknopfes in Schwung gebracht worden ist. Wenn Sie das Handrad am Umfang anfassen, können Sie den Druck genau kontrollieren, wenn Sie in der Nähe der endgültigen Position des Schlittens sind.

Zwischen dem Schlitten und der Platte der Hobelbank können Sie sehr gut Werkstücke vertikal einspannen. Wenn Sie die Backen mit dem mitgelieferten Wildleder bezogen haben werden diese bombensicher gehalten. Das ist ideal für das Bearbeiten der Enden kleinerer Bretter. Wenn Sie die Zange so einbauen, dass Sie den maximalen Verstellweg nutzen können und der Schlitten 127 mm (5 inch) lang ist, dann können sie Bretter mit einer Breite von bis zu 298 mm (11-3/4 inch) zwischen dem Schlitten und der Platte der Hobelbank spannen. Der maximale Verstellweg der Zange beträgt 311 mm (12-1/4 inch) wenn Sie eine Hirnleiste die 73 mm (2-7/8 inch) stark ist verwenden. Diese Maße können je nach Installation leicht abweichen.

Hinweise zur Montage:
Neben den üblichen Werkzeugen zur Holzbearbeitung die Sie brauchen um die hölzernen Teile der Zange herzustellen und sie zu montieren, benötigen Sie noch einige weitere in Kontinentaleuropa eher unübliche Werkzeuge in inch-Maßen. Wir empfehlen Ihnen zunächst das Kapitel über das Herstellen von Gewinden (für Maschinenschrauben) in Holz in der Anleitung zu lesen, da es in Europa nicht üblich ist Gewinde in Holz zu schneiden. (Alternativ können Sie Holzschrauben verwenden.)

Sie benötigen, wenn Sie sich streng an die Montageanleitung halten:

5/16-18 inch Gewindebohrer für die beiden Senkkopfschrauben

Winkelschlüssel 3/16 inch für die beiden Senkkopfschrauben

Bohrer 32 mm für die Spindel
Bohrer 2-5/8 inch oder 65 mm für runde Kunststoffbuchse, rundes Loch kann aber auch mit Oberfräse oder händisch erstellt werden.
4.5 und 3 mm Bohrer für die 6 Holzschrauben
1/4 inch oder 6.3 mm Bohrer (6 mm Bohrer geht auch, ist sogar besser bei Holz!) für das Kernloch der 5/16 inch Gewinde

Für den Fall, daß Sie sich nicht mit zölligen Gewindebohrern abgeben wollen halten wir für Sie dieses rostfreie metrische Schraubenset bereit welches an Stelle der zölligen Schrauben genommen werden kann. Die Kernbohrung sollte in diesem Falle höchstens 6 mm Durchmesser haben. Wir persönlich bevorzugen jedoch die dem Spindelsatz beiliegenden zölligen Schrauben, da diese etwas gröber sind und daher das Gewinde in Holz besser greift.

Eigenschaften
Gewicht	7,8 kg
Hinweis	Der hölzerne Schlitten ist nicht im Lieferumfang enthalten!

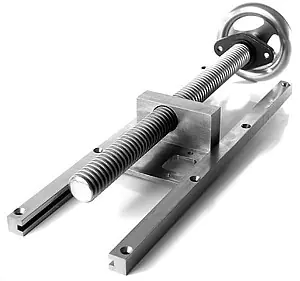

Lieferumfang	Handrad, große Unterlegscheibe, Gleitplatte, Flansch, Drehknopf für das Handrad inkl. Schraube, dicke Unterlegscheibe für den Drehknopf, Stück Leder oder Crubber (Mischung aus Kork und Gummi), 5/16-18 × 3/4 inch Rundkopfschrauben, 2 Führungsschienen, 1/4 × 2 Flachkopf Holzschrauben zur Befestigung des Schlittens, 1-1/4 inch (32 mm) Trapezgewindespindel mit Linksgewinde, 1-1/4 Acme Nut (left hand thread), #12 × 3 inch Schrauben zur Befestigung der Führungsschienen, 5/16-18 × 4 inch Senkkopfschrauben mit Unterlegscheiben und Sicherungsmuttern für den Flansch, Kerbstift zur Befestigung des Handrades an der Spindel

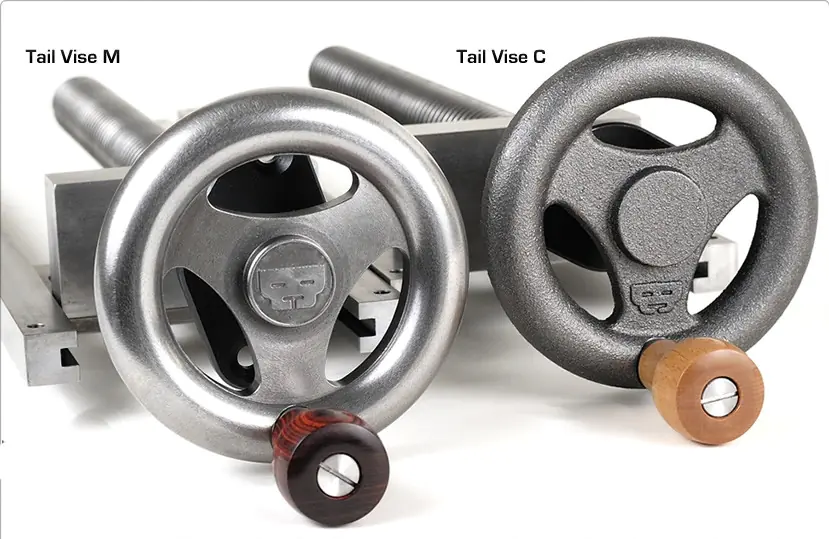

Bei der Version M: Komplett bearbeitetes, massives, in den USA hergestelltes Handrad aus Gusseisen mit einem Durchmesser von 203 mm (8 inch). Drehknöpfe aus Aluminium schwarz satiniert.

Auf der Abbildung ist ein hochglänzender endbearbeiteter Zustand zu sehen, der vom Hersteller nach der Bearbeitung mit sehr feiner Stahlwolle erzielt wurde. Im Auslieferungszustand fehlt dieser letzte Bearbeitungsschritt entsprechend.

Weitere Links / Downloads

Bedienungsanleitung (PDF)
